Analyse des résonances RMP dans un stellarator#
Ce notebook est le workflow public principal pour la géométrie de résonance d’un stellarator analytique. Il fusionne deux anciens tutoriels purement textuels en un calcul visuel :
Construire un équilibre de stellarator analytique et tracer des sections de Poincaré.

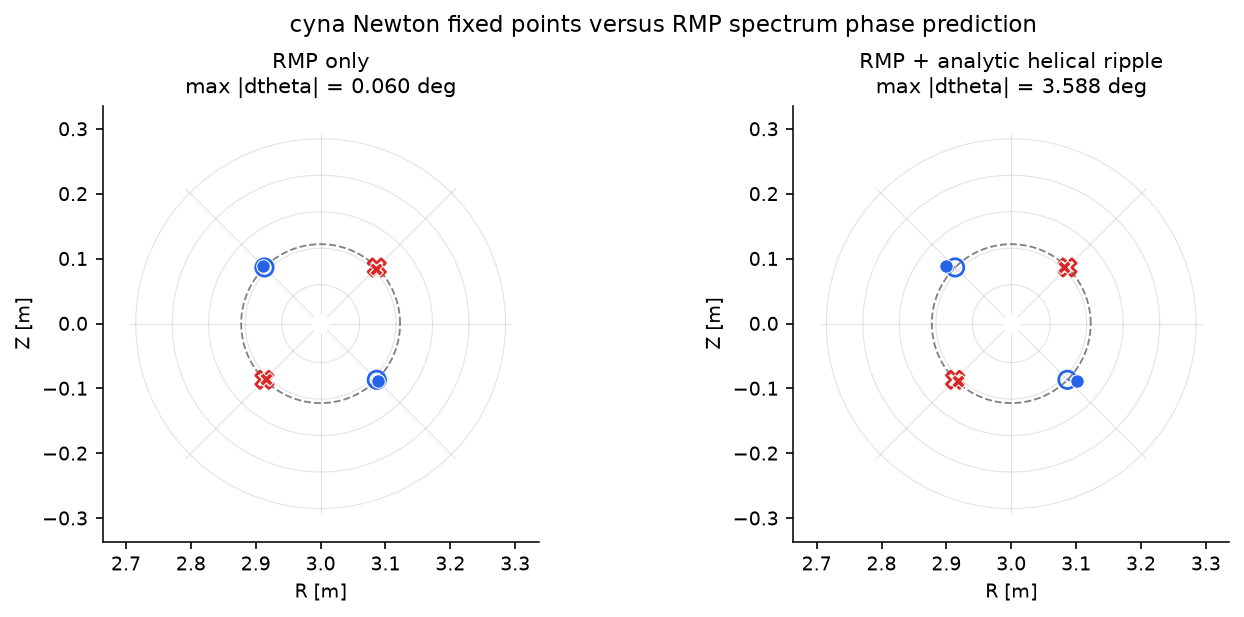

Calculer les composantes de Fourier RMP résonantes et leurs points fixes X/O analytiques.
Promouvoir les points de section bruts en géométrie : croisements, marqueurs de points fixes, surfaces résonantes, barres de largeur d’îlot des points O, branches stables locales et superpositions de coordonnées.
Comparer les sections non perturbées et perturbées avec une grille de type PEST.

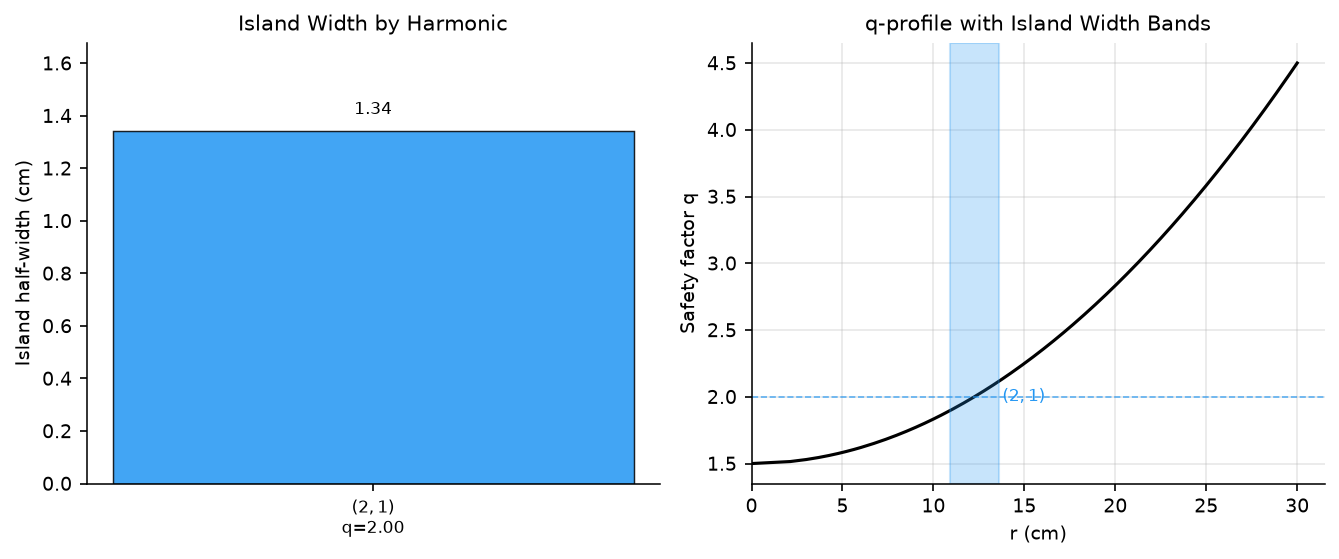

Résumer les largeurs d’îlots, le recouvrement de Chirikov et le spectre \((m,n)\).

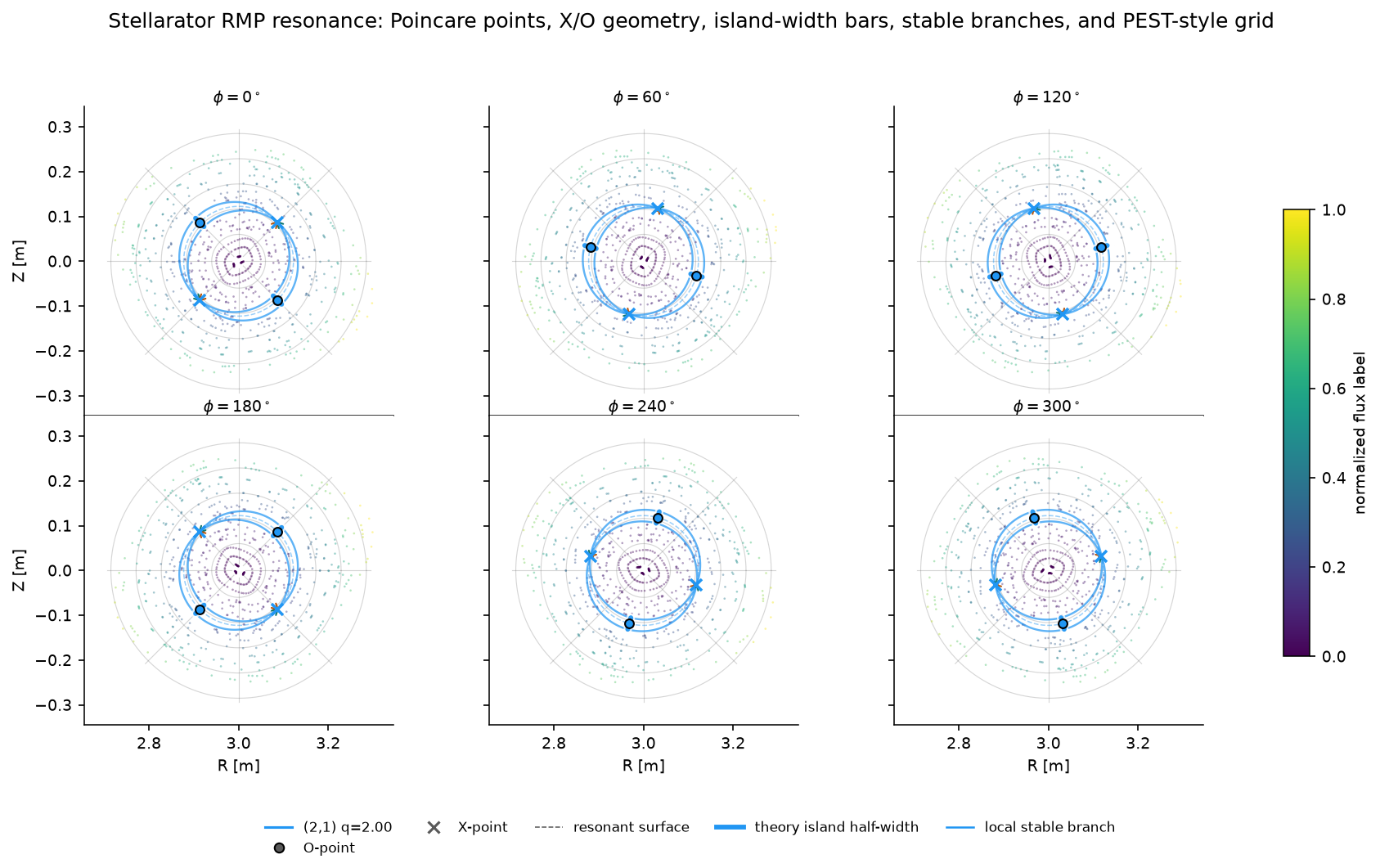

Produire une figure moderne multi-sections avec les helpers
pyna.plot.
Le notebook est conçu pour être exécuté localement avant la publication de la documentation. GitHub Pages rend les sorties sauvegardées plutôt que de recalculer les tracés de lignes de champ.
[SETUP] Imports et style de publication#
[1]:
import sys
import json
import pathlib
import numpy as np
import matplotlib
import matplotlib.pyplot as plt
from matplotlib.colors import Normalize
PROJECT_ROOT = None
for candidate in [pathlib.Path.cwd(), *pathlib.Path.cwd().parents]:
if (candidate / 'pyna').is_dir() and (candidate / 'pyproject.toml').exists():
PROJECT_ROOT = candidate
break
if PROJECT_ROOT is not None and str(PROJECT_ROOT) not in sys.path:
sys.path.insert(0, str(PROJECT_ROOT))
%matplotlib inline
from matplotlib_inline.backend_inline import set_matplotlib_formats
set_matplotlib_formats('png')
plt.rcParams.update({
'font.family': 'DejaVu Sans',
'font.size': 9,
'axes.labelsize': 9,
'axes.titlesize': 10,
'figure.dpi': 150,
'text.usetex': False,
'axes.linewidth': 0.75,
'axes.spines.top': False,
'axes.spines.right': False,
'figure.facecolor': 'white',
'axes.facecolor': 'white',
})
from pyna.toroidal.equilibrium.stellarator import simple_stellarator
from pyna.toroidal.visual.RMP_spectrum import (
find_resonant_components_analytic,
radial_rmp_field_template,
compose_magnetic_perturbations,
circular_shell_divergence_diagnostic,
fieldline_velocity_spectrum_on_circular_surface,
rmp_nrmp_mode_rows,
sample_stellarator_cylindrical_field,
compare_cyna_fixed_points_for_component,
deformed_circular_section_rz,
deformed_surface_map_residual,
project_fixed_points_to_deformed_surface,
CoupledFixedPointSweep,
plot_perturbation_order_summary,
scan_nonresonant_residual_order,
scan_coupled_fixed_point_sweep,
scan_rmp_amplitude_order,
scan_rmp_phase_order,
scan_rmp_resolution_convergence,
compute_mn_spectrum,
plot_mn_heatmap,
ISLAND_CMAPS,
)
from pyna.toroidal.perturbation_spectrum import (
analyze_resonant_island_chains_multi_n,
nardon_radial_perturbation,
radial_perturbation_Fourier_spectrum,
)
from pyna.toroidal.visual.magnetic_spectrum import (
PoincaréRationalTrace,
plot_radial_mode_heatmap,
plot_rational_surface_map,
plot_spectrum_bar3d,
plot_spectrum_heatmap,
)
from pyna.topo.poincare import poincare_from_fieldlines, ToroidalSection
from pyna.plot import (
draw_pest_grid,
draw_poincare_points,
draw_rmp_resonance_section,
plot_rmp_resonance_sections,
)
print('Configuration terminée. numpy', np.__version__, ' matplotlib', matplotlib.__version__)
Configuration terminée. numpy 2.4.6 matplotlib 3.11.0
[EQ] Construire l’équilibre de stellarator#
Nous utilisons un stellarator analytique à hélicité unique avec :
grand rayon \(R_0 = 3.0\) m, petit rayon \(r_0 = 0.3\) m, champ sur axe \(B_0 = 2.5\) T
profil q linéaire : \(q_0=1.5\) (axe) -> \(q_1=4.5\) (LCFS)
ondulation hélicoïdale : \((m_h, n_h) = (3,3)\), \(\epsilon_h = 0.03\)
Le profil de facteur de sécurité \(q(\psi) = q_0 + (q_1-q_0)\psi\) couvre l’intervalle \([1.5, 4.5]\), de sorte que les résonances \(q = 2/1, 3/1, 4/1\) et d’autres se trouvent dans le plasma.
[2]:
eq = simple_stellarator(
R0=3.0, r0=0.3, B0=2.5,
q0=1.5, q1=4.5,
m_h=3, n_h=3, epsilon_h=0.03,
)
print(eq)
print(f'plage de q : [{eq.q0}, {eq.q1}]')
print(f'Surface résonante pour (2,1): psi_res = {eq.resonant_psi(2,1)}')
print(f'Surface résonante pour (4,2): psi_res = {eq.resonant_psi(4,2)}')
print(f'Surface résonante pour (6,3): psi_res = {eq.resonant_psi(6,3)}')
# Convenience references
R0_eq = eq.R0
r0_eq = eq.r0
StellaratorSimple(R0=3.0 m, r0=0.3 m, B0=2.5 T, q=[1.5, 4.5], m_h=3, n_h=3, ε_h=0.03)
plage de q : [1.5, 4.5]
Surface résonante pour (2,1): psi_res = [0.16666666666666666]
Surface résonante pour (4,2): psi_res = [0.16666666666666666]
Surface résonante pour (6,3): psi_res = [0.16666666666666666]

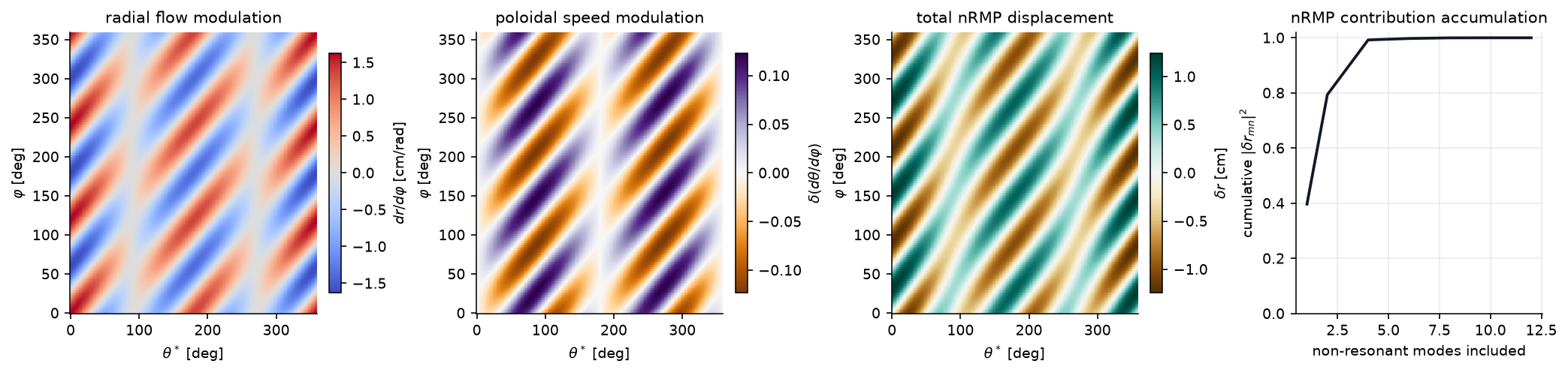

[RMP_NRMP_WORKFLOW] Décomposition RMP/nRMP#
Un mode de perturbation sur une surface de flux n’est utile qu’après comparaison avec la rotation locale des lignes de champ. Avec la convention de Fourier
\[F(\theta,\varphi)=\sum_{m,n} F_{mn}\exp[i(m\theta+n\varphi)],\]
le désaccord local est
\[\Delta_{mn}=m\iota+n, \qquad \iota=1/q.\]
composante |
condition |
effet géométrique |
workflow pyna |
|---|---|---|---|
RMP |
|
ouvre des chaînes d’îlots ; les points X/O, barres de largeur des points O et branches de séparatrice sont des objets pertinents au premier ordre |
|
nRMP |
|
tous les modes non résonants s’ajoutent à une déformation lisse de surface de flux et à une modulation de vitesse des lignes de champ |
|
spectre mixte |
les deux présents |

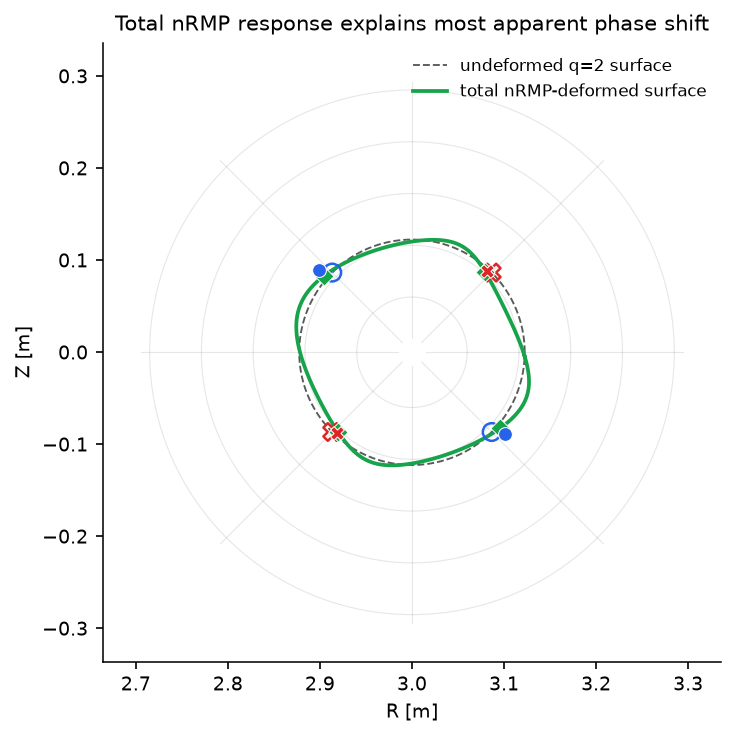

la géométrie d’îlot résonante repose sur la surface totale déformée par nRMP |
|
validation |
le champ vectoriel doit être physique |
un gabarit non solénoïdal peut créer une fausse topologie |
|
La différence cruciale est qu’un diagnostic RMP se concentre sur les lignes résonantes, tandis qu’une réponse nRMP est une somme complète sur tous les modes non résonants :

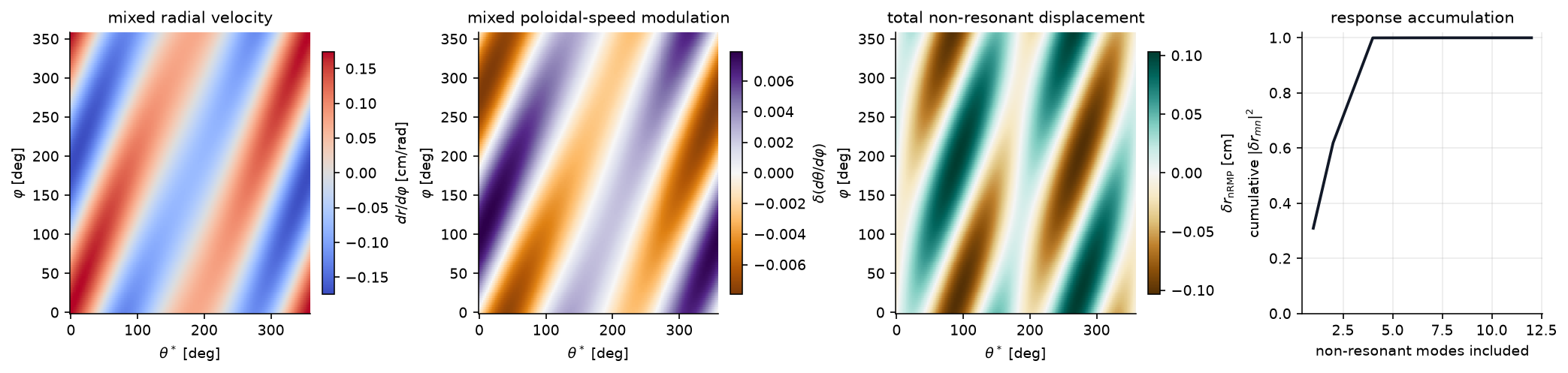

\[\delta r(\theta,\varphi)=\sum_{m\iota+n\ne 0}\frac{F_{r,mn}}{i(m\iota+n)}\exp[i(m\theta+n\varphi)].\]
Les tableaux de contribution sont utiles pour le classement et la convergence, mais le modèle est le spectre non résonant complet, pas une composante dominante sélectionnée.

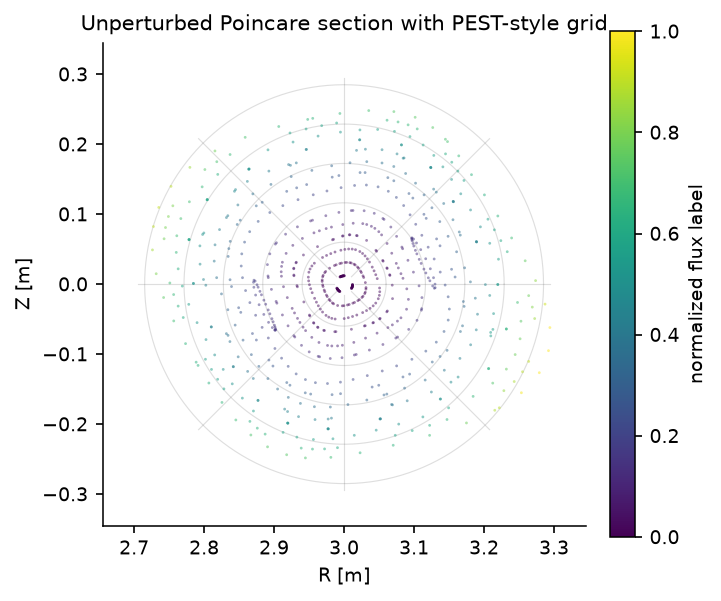

[POINCARE_UNPERTURBED] Section de Poincaré non perturbée à phi=0#
Nous traçons les lignes de champ de l’équilibre non perturbé et enregistrons les croisements avec le plan \(\varphi=0\). Le résultat est la géométrie échantillonnée brute : utile, mais pas encore un objet topologique. Les cellules suivantes ajoutent la couche de promotion en superposant surfaces résonantes, marqueurs X/O, branches stables locales et grille de coordonnées de type PEST.
Les croisements sont mis en cache dans pyna_output/poincare_unperturbed.json.
[3]:
CACHE_UNPERT = pathlib.Path('pyna_output/poincare_unperturbed.json')
CACHE_UNPERT.parent.mkdir(exist_ok=True)
if CACHE_UNPERT.exists():
_d = json.loads(CACHE_UNPERT.read_text())
R_cross_u = np.array(_d['R'])
Z_cross_u = np.array(_d['Z'])
print(f'Chargé depuis le cache : {len(R_cross_u)} croisements')
else:
n_fieldlines = 15
n_turns = 50
dt = 0.08
t_max = n_turns * 2 * np.pi * eq.R0
R_starts = np.linspace(eq.R0 + 0.04*eq.r0, eq.R0 + 0.92*eq.r0, n_fieldlines)
start_pts = np.zeros((n_fieldlines, 3))
start_pts[:, 0] = R_starts
start_pts[:, 2] = 0.0
sections_u = [ToroidalSection(phi0=0.0)]
print(f'Traçage de {n_fieldlines} lignes de champ x {n_turns} tours (dt={dt}, t_max={t_max:.1f} m)...')
pmap_u = poincare_from_fieldlines(
eq.field_func,
start_pts,
sections_u,
t_max=t_max,
dt=dt,
)
arr_u = pmap_u.crossing_array(0)
R_cross_u = arr_u[:, 0]
Z_cross_u = arr_u[:, 1]
print(f'Calculé : {len(R_cross_u)} croisements. Mise en cache...')
CACHE_UNPERT.write_text(json.dumps({'R': R_cross_u.tolist(), 'Z': Z_cross_u.tolist()}))
print('Mis en cache.')
fig_u, ax_u = plt.subplots(figsize=(4.7, 4.3), constrained_layout=True)
draw_pest_grid(ax_u, eq, alpha=0.22)
psi_pts = np.clip(((R_cross_u - eq.R0)**2 + Z_cross_u**2) / eq.r0**2, 0, 1)
draw_poincare_points(
ax_u,
R_cross_u,
Z_cross_u,
values=psi_pts,
cmap='viridis',
point_size=1.8,
alpha=0.50,
rasterized=False,
)
sm_u = plt.cm.ScalarMappable(cmap='viridis', norm=Normalize(0, 1))
fig_u.colorbar(sm_u, ax=ax_u, label='normalized flux label', shrink=0.82)
lim = 1.15 * eq.r0
ax_u.set_xlim(eq.R0 - lim, eq.R0 + lim)
ax_u.set_ylim(-lim, lim)
ax_u.set_aspect('equal')
ax_u.set_xlabel('R [m]')
ax_u.set_ylabel('Z [m]')
ax_u.set_title('Unperturbed Poincaré section with PEST-style grid')
plt.show()
Chargé depuis le cache : 735 croisements

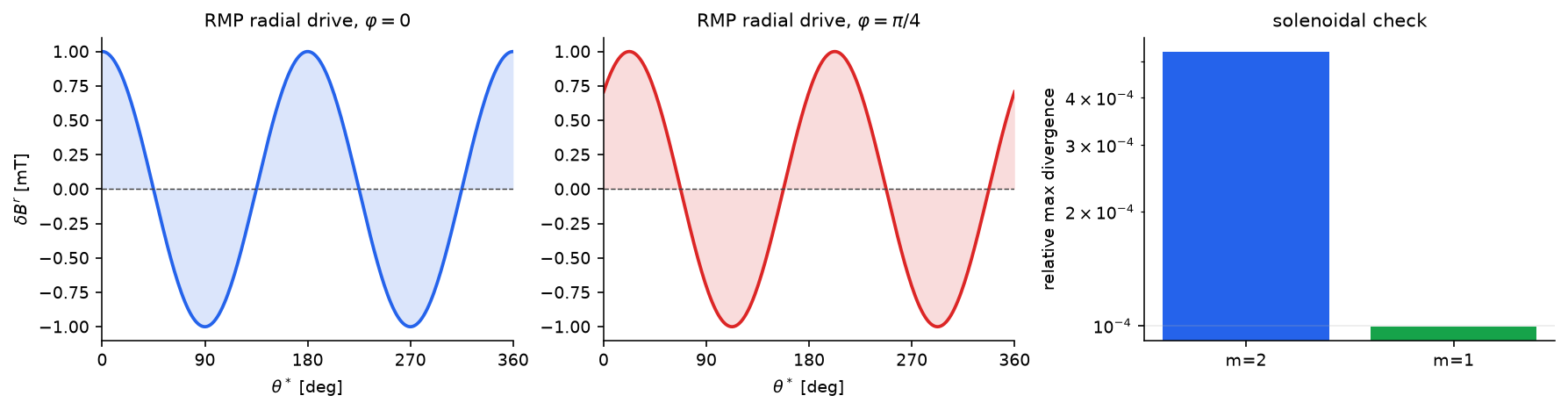

[RMP_FIELD] Définir et visualiser le champ de perturbation RMP#
Nous appliquons une RMP mono-mode de mode de base \((m,n)=(2,1)\) et d’amplitude \(\delta B=1\) mT. Le gabarit exposé à l’utilisateur est
\[B_r = B_\mathrm{rmp}\cos(m\theta-n\varphi+\alpha),\]
mais radial_rmp_field_template ajoute aussi les composantes poloïdale/toroïdale compensatrices nécessaires pour rendre le champ vectoriel cylindrique complet sans divergence dans la métrique locale de coquille circulaire. La projection radiale tracée reste le forçage résonant familier \(\delta B^r\).
Le même helper prend en charge la branche importante m=1 ; ce cas nécessite une composante toroïdale parce que la divergence radiale contient une partie indépendante de \(\theta\).
[4]:
base_m, base_n = 2, 1
B_rmp = 1e-3 # 1 mT
delta_B_RMP = radial_rmp_field_template(
base_m,
base_n,
amplitude=B_rmp,
phase=0.0,
axis_R=eq.R0,
)
psi_res_21 = eq.resonant_psi(2, 1)[0]
r_res_21 = np.sqrt(psi_res_21) * eq.r0
print(f'q=2/1 surface résonante: psi={psi_res_21:.3f}, r={r_res_21*100:.1f} cm')
print(f'delta_B/B0 = {B_rmp/eq.B0*100:.3f}%')
r_check = np.linspace(0.08, 0.28, 7)
div_m2 = circular_shell_divergence_diagnostic(
delta_B_RMP,
axis_R=eq.R0,
r_values=r_check,
n_theta=192,
n_phi=192,
)
delta_B_m1_demo = radial_rmp_field_template(
1,
1,
amplitude=B_rmp,
phase=0.35,
axis_R=eq.R0,
)
div_m1 = circular_shell_divergence_diagnostic(
delta_B_m1_demo,
axis_R=eq.R0,
r_values=r_check,
n_theta=192,
n_phi=192,
)
print('Diagnostics de divergence pour la perturbation vectorielle complète :')
print('{:<8} {:>12} {:>12} {:>12}'.format('mode', 'max |div|', 'rms |div|', 'rel max'))
for label, diag in [('m=2', div_m2), ('m=1', div_m1)]:
print(f'{label:<8} {diag.max_abs:12.3e} {diag.rms:12.3e} {diag.relative_max:12.3e}')
theta_arr = np.linspace(0, 2*np.pi, 240)
R_res = eq.R0 + r_res_21 * np.cos(theta_arr)
Z_res = r_res_21 * np.sin(theta_arr)
fig_rmp, axes_rmp = plt.subplots(1, 3, figsize=(11.8, 3.0), constrained_layout=True)
for ax, phi_val, phi_label, color in [
(axes_rmp[0], 0.0, r'$\varphi=0$', '#2563eb'),
(axes_rmp[1], np.pi/4, r'$\varphi=\pi/4$', '#dc2626'),
]:
BR, BZ, _ = delta_B_RMP(R_res, Z_res, phi_val)
dBpsi = BR*np.cos(theta_arr) + BZ*np.sin(theta_arr)
ax.plot(np.degrees(theta_arr), dBpsi * 1e3, color=color, linewidth=1.8)
ax.fill_between(np.degrees(theta_arr), 0, dBpsi * 1e3, color=color, alpha=0.16, linewidth=0)
ax.axhline(0, color='0.25', lw=0.7, linestyle='--')
ax.set_xlabel(r'$\theta^*$ [deg]')
ax.set_title(f'forçage radial RMP, {phi_label}')
ax.set_xlim(0, 360)
ax.set_xticks([0, 90, 180, 270, 360])
axes_rmp[0].set_ylabel(r'$\delta B^r$ [mT]')
axes_rmp[2].bar(['m=2', 'm=1'], [div_m2.relative_max, div_m1.relative_max], color=['#2563eb', '#16a34a'])
axes_rmp[2].set_yscale('log')
axes_rmp[2].set_ylabel('divergence maximale relative')
axes_rmp[2].set_title('contrôle solénoïdal')
axes_rmp[2].grid(True, axis='y', alpha=0.25)
plt.show()
print('Champ RMP sans divergence défini et visualisé.')
q=2/1 surface résonante: psi=0.167, r=12.2 cm
delta_B/B0 = 0.040%
Diagnostics de divergence pour la perturbation vectorielle complète :
mode max |div| rms |div| rel max
m=2 6.642e-06 3.148e-06 5.300e-04
m=1 1.804e-06 7.949e-07 9.946e-05
Champ RMP sans divergence défini et visualisé.

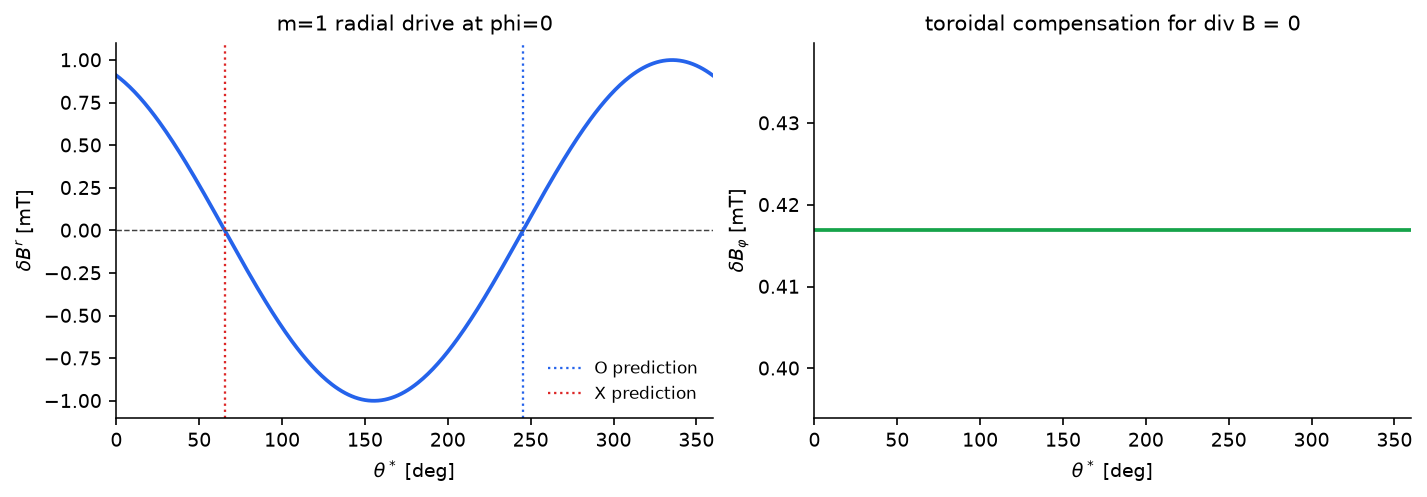

[M1_RMP] Mini-cas m=1 de contrôle de phase#
La perturbation m=1 est suffisamment fréquente pour ne pas être traitée comme un cas limite. Ici, le même gabarit sans divergence entraîne une résonance (1,1) dans un équilibre simple q=1. Nous vérifions trois points dans un court calcul : le champ est numériquement solénoïdal, la phase extraite de b_{1,-1} suit la phase du gabarit, et les points O/X prédits tombent sur les zéros du forçage radial.
[5]:
eq_m1 = simple_stellarator(
R0=eq.R0,
r0=eq.r0,
B0=eq.B0,
q0=0.75,
q1=1.25,
m_h=eq.m_h,
n_h=eq.n_h,
epsilon_h=0.0,
)
m1_phase = 0.43
delta_B_m1 = radial_rmp_field_template(
1,
1,
amplitude=B_rmp,
phase=m1_phase,
axis_R=eq_m1.R0,
)
psi_res_m1 = eq_m1.resonant_psi(1, 1)[0]
r_res_m1 = np.sqrt(psi_res_m1) * eq_m1.r0
m1_diag = circular_shell_divergence_diagnostic(
delta_B_m1,
axis_R=eq_m1.R0,
r_values=np.linspace(0.08, 0.28, 7),
n_theta=192,
n_phi=192,
)
component_m1 = find_resonant_components_analytic(
eq_m1,
delta_B_m1,
base_m=1,
base_n=1,
max_harmonic=1,
n_theta=128,
n_phi=64,
min_amplitude=1e-16,
)[0]
print(f'm=1 surface résonante: psi={psi_res_m1:.3f}, r={r_res_m1*100:.1f} cm')
print(f'arg b_(1,-1) = {np.angle(component_m1.b_mn):.6f} rad, phase du gabarit = {m1_phase:.6f} rad')
print(f'|b_(1,-1)| = {abs(component_m1.b_mn):.3e} T, attendu environ B_rmp/2 = {0.5*B_rmp:.3e} T')
print(f'm=1 divergence maximum relatif = {m1_diag.relative_max:.3e}')
print(f'point O theta = {np.degrees(component_m1.opoint_theta):.2f} deg')
print(f'point X theta = {np.degrees(component_m1.xpoint_theta):.2f} deg')
theta_m1 = np.linspace(0, 2*np.pi, 361)
R_m1 = eq_m1.R0 + r_res_m1*np.cos(theta_m1)
Z_m1 = r_res_m1*np.sin(theta_m1)
BR_m1, BZ_m1, Bphi_m1 = delta_B_m1(R_m1, Z_m1, 0.0)
dBr_m1 = BR_m1*np.cos(theta_m1) + BZ_m1*np.sin(theta_m1)
fig_m1, (ax_m1, ax_m1b) = plt.subplots(1, 2, figsize=(9.4, 3.2), constrained_layout=True)
ax_m1.plot(np.degrees(theta_m1), dBr_m1*1e3, color='#2563eb', lw=1.8)
ax_m1.axhline(0, color='0.25', lw=0.7, ls='--')
ax_m1.axvline(np.degrees(component_m1.opoint_theta), color='#2563eb', lw=1.1, ls=':', label='prédiction O')
ax_m1.axvline(np.degrees(component_m1.xpoint_theta), color='#dc2626', lw=1.1, ls=':', label='prédiction X')
ax_m1.set_xlim(0, 360)
ax_m1.set_xlabel(r'$\theta^*$ [deg]')
ax_m1.set_ylabel(r'$\delta B^r$ [mT]')
ax_m1.set_title('forçage radial m=1 à phi=0')
ax_m1.legend(frameon=False, fontsize=8)
ax_m1b.plot(np.degrees(theta_m1), Bphi_m1*1e3, color='#16a34a', lw=1.8)
ax_m1b.set_xlim(0, 360)
ax_m1b.set_xlabel(r'$\theta^*$ [deg]')
ax_m1b.set_ylabel(r'$\delta B_\varphi$ [mT]')
ax_m1b.set_title('compensation toroïdale pour div B = 0')
plt.show()
k=1: (1,1) ψ_res=0.500 q_res=1.000 |b_mn|=5.000e-04 phase_arg=24.6° w_ψ=0.1265 (2.68 cm) θ_O=245.4° θ_X=65.4°
m=1 surface résonante: psi=0.500, r=21.2 cm
arg b_(1,-1) = 0.430000 rad, phase du gabarit = 0.430000 rad
|b_(1,-1)| = 5.000e-04 T, attendu environ B_rmp/2 = 5.000e-04 T
m=1 divergence maximum relatif = 9.946e-05
point O theta = 245.36 deg
point X theta = 65.36 deg
[RESONANT_COMPONENTS] Trouver les composantes de Fourier résonantes#
Nous décomposons le champ RMP sur chaque surface de flux résonante avec une FFT 2D et extrayons les amplitudes des harmoniques résonantes \((m_k, n_k) = k\times(2,1)\). La demi-largeur d’îlot est donnée par la formule de Rutherford :
\[w_\psi = 4\sqrt{\frac{|b_{mn}|}{m|\partial q/\partial\psi|}}\]
Les résultats sont mis en cache dans pyna_output/rmp_components.json.
[6]:
CACHE_COMP = pathlib.Path('pyna_output/rmp_components.json')
CACHE_COMP.parent.mkdir(exist_ok=True)
print('Calcul des composantes résonantes (n_theta=32, n_phi=16)...')
components = find_resonant_components_analytic(
eq, delta_B_RMP, base_m=base_m, base_n=base_n,
max_harmonic=3, n_theta=32, n_phi=16,
)
print(f'Trouvé : {len(components)} composantes résonantes.')
# Cache as JSON
_comp_data = [{
'm': c.m, 'n': c.n, 'harmonic_order': c.harmonic_order,
'b_mn_real': float(c.b_mn.real), 'b_mn_imag': float(c.b_mn.imag),
'psi_res': float(c.psi_res), 'q_res': float(c.q_res),
'half_width_psi': float(c.half_width_psi),
'half_width_r': float(c.half_width_r),
'opoint_theta': float(c.opoint_theta),
'xpoint_theta': float(c.xpoint_theta),
'q_prime_sign': int(c.q_prime_sign),
} for c in components]
CACHE_COMP.write_text(json.dumps(_comp_data, indent=2))
print('Mis en cache dans', CACHE_COMP)
# Print table
print()
print(f'{"k":>3} {"(m,n)":>8} {"psi_res":>8} {"q_res":>6} {"b_mn|":>10} {"w_psi":>8} {"w_r (cm)":>10} {"theta_O":>8} {"theta_X":>8}')
print('-'*80)
for c in components:
print(f'{c.harmonic_order:>3} ({c.m},{c.n}){"":>4} {c.psi_res:>8.4f} {c.q_res:>6.3f} {abs(c.b_mn):>10.3e} {c.half_width_psi:>8.4f} {c.half_width_r*100:>10.2f} {np.degrees(c.opoint_theta):>8.1f} {np.degrees(c.xpoint_theta):>8.1f}')
Calcul des composantes résonantes (n_theta=32, n_phi=16)...
k=1: (2,1) ψ_res=0.167 q_res=2.000 |b_mn|=5.000e-04 phase_arg=-0.0° w_ψ=0.0365 (1.34 cm) θ_O=135.0° θ_X=45.0°
k=2: (4,2) — |b_mn|=4.57e-21 sous le seuil
k=3: (6,3) — |b_mn|=1.98e-20 sous le seuil
Trouvé : 1 composantes résonantes.
Mis en cache dans pyna_output/rmp_components.json
k (m,n) psi_res q_res b_mn| w_psi w_r (cm) theta_O theta_X
--------------------------------------------------------------------------------
1 (2,1) 0.1667 2.000 5.000e-04 0.0365 1.34 135.0 45.0

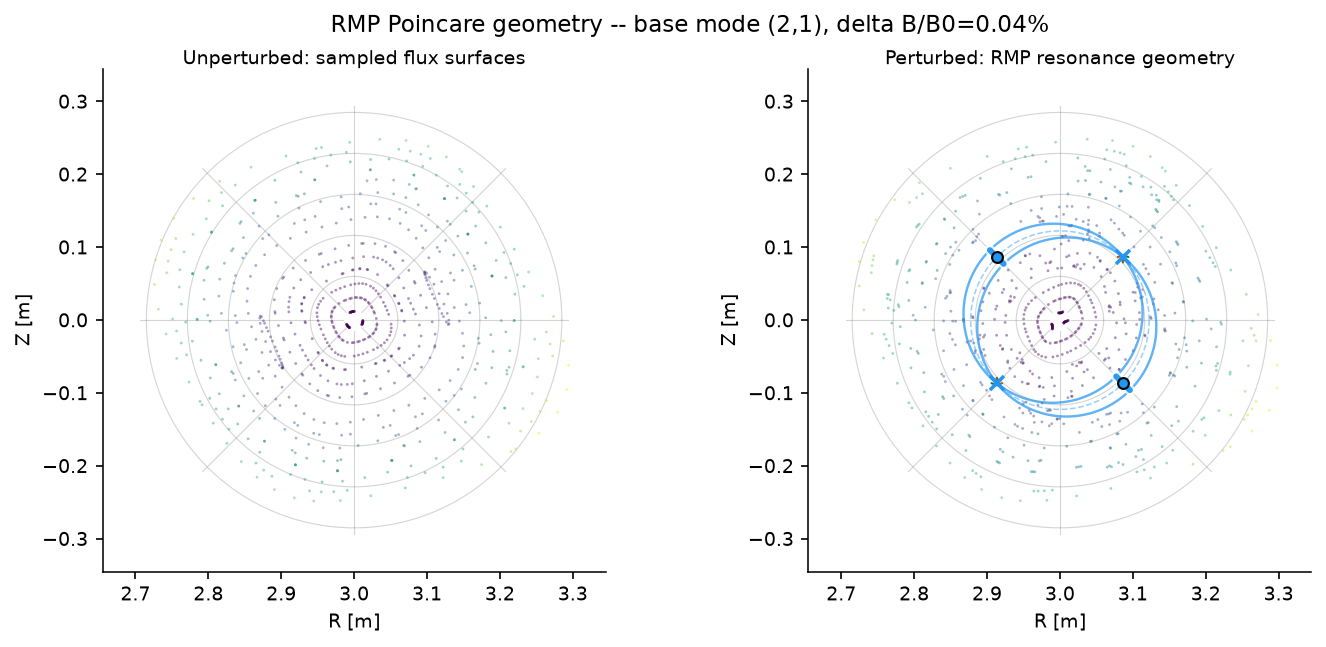

[POINCARE_PERTURBED] Promotion géométrique : croisements -> points X/O -> variétés#
Le tracé perturbé donne des points de Poincaré échantillonnés. Le spectre RMP analytique donne des prédictions de points fixes et de largeurs d’îlots. pyna.plot.draw_rmp_resonance_section les combine en une géométrie de section :
points de Poincaré colorés par étiquette de flux ;
lignes de grille de type PEST \((S,\theta^*)\) ;
surfaces résonantes pour chaque harmonique ;
points O et points X issus de la formule analytique de point fixe ;
barres de largeur d’îlot centrées sur les points O, dont la longueur est fixée par l’amplitude de Fourier résonante ;
branches de séparatrice stable locales nées des points X.
C’est la même idée de promotion que dans le workflow de géométrie général : les échantillons bruts restent distincts des objets géométriques persistants et des superpositions jusqu’à ce qu’un modèle ou diagnostic explicite justifie la promotion.
[7]:
# Perturbed field_func
# --------------------
def field_func_perturbed(rzphi_1d):
"""Unit-tangent dRZphi/ds for the field-line ODE with RMP added."""
rzphi_1d = np.asarray(rzphi_1d, dtype=float)
R, Z, phi = rzphi_1d[0], rzphi_1d[1], rzphi_1d[2]
theta = np.arctan2(Z, R - R0_eq)
psi = eq.psi_ax(R, Z)
q = float(eq.q_of_psi(psi))
r_minor = np.sqrt((R - R0_eq)**2 + Z**2)
B_phi = eq.B0 * eq.R0 / R
B_pol = B_phi * r_minor / (R * max(abs(q), 1e-3))
if r_minor > 1e-10:
BR0 = -B_pol * np.sin(theta)
BZ0 = B_pol * np.cos(theta)
else:
BR0 = BZ0 = 0.0
delta_BR_eq = eq.epsilon_h * eq.B0 * psi * np.cos(eq.m_h * theta - eq.n_h * phi)
db = delta_B_RMP(R, Z, phi)
BR_tot = BR0 + delta_BR_eq + db[0]
BZ_tot = BZ0 + db[1]
B_phi_tot = B_phi + db[2]
B_mag = np.sqrt(BR_tot**2 + BZ_tot**2 + B_phi_tot**2) + 1e-30
return np.array([BR_tot/B_mag, BZ_tot/B_mag, B_phi_tot/(R*B_mag)])
CACHE_PERT = pathlib.Path('pyna_output/poincare_perturbed_divfree.json')
CACHE_PERT.parent.mkdir(exist_ok=True)
phi_sections_deg = [0, 60, 120, 180, 240, 300]
phi_sections = np.array(phi_sections_deg) * np.pi / 180.0
if CACHE_PERT.exists():
_d = json.loads(CACHE_PERT.read_text())
all_sections_data = _d['sections']
print(f'Poincaré perturbé chargé depuis le cache ({len(all_sections_data)} sections).')
else:
sections_p = [ToroidalSection(phi0=ph) for ph in phi_sections]
n_fieldlines, n_turns, dt = 15, 50, 0.08
t_max = n_turns * 2 * np.pi * eq.R0
start_pts = np.zeros((n_fieldlines, 3))
start_pts[:, 0] = np.linspace(eq.R0 + 0.04*eq.r0, eq.R0 + 0.92*eq.r0, n_fieldlines)
print(f'Traçage de {n_fieldlines} lignes de champ x {n_turns} tours (t_max={t_max:.1f} m)...')
pmap_p = poincare_from_fieldlines(field_func_perturbed, start_pts, sections_p, t_max=t_max, dt=dt)
all_sections_data = []
for i_sec, phi_deg in enumerate(phi_sections_deg):
arr = pmap_p.crossing_array(i_sec)
print(f' phi={phi_deg} deg: {len(arr)} croisements')
all_sections_data.append({'R': arr[:, 0].tolist() if len(arr) else [], 'Z': arr[:, 1].tolist() if len(arr) else []})
CACHE_PERT.write_text(json.dumps({'phi_sections_deg': phi_sections_deg, 'sections': all_sections_data}))
print('Calculé et mis en cache.')
R_cross_p0 = np.array(all_sections_data[0]['R'])
Z_cross_p0 = np.array(all_sections_data[0]['Z'])
print(f'phi=0 section: {len(R_cross_p0)} croisements')
fig2, (axL, axR) = plt.subplots(1, 2, figsize=(9.4, 4.2), constrained_layout=True)
# The low-level plot layers are independently selectable by name.
draw_rmp_resonance_section(
axL,
R_cross_u,
Z_cross_u,
eq=eq,
components=[],
phi=0.0,
title='Non perturbé : surfaces de flux échantillonnées',
overlays=('pest_grid', 'poincare'),
point_size=1.8,
point_alpha=0.46,
)
draw_rmp_resonance_section(
axR,
R_cross_p0,
Z_cross_p0,
eq=eq,
components=components,
phi=0.0,
colors=ISLAND_CMAPS,
title='Perturbé : géométrie de résonance RMP',
overlays=('pest_grid', 'poincare', 'resonant_surfaces', 'stable_branches', 'island_width_bars', 'xo'),
point_size=1.8,
point_alpha=0.46,
)
fig2.suptitle(
f'RMP Poincaré geometry -- base mode ({base_m},{base_n}), '
f'delta B/B0={B_rmp/eq.B0*100:.2f}%',
fontsize=11,
)
plt.show()
Poincaré perturbé chargé depuis le cache (6 sections).
phi=0 section: 735 croisements
[CYNA_FIXED_POINTS] Points fixes de Newton et phases du spectre RMP#
Le spectre RMP prédit les phases des points O/X au premier ordre. Ici, nous utilisons la carte de Newton accélérée cyna pour raffiner ces graines en véritables points fixes d’orbites périodiques, puis mesurer l’erreur de phase. Le cas RMP seul est un contrôle de cohérence du code ; l’ajout de l’ondulation hélicoïdale analytique montre le décalage d’amplitude finie/de modèle que le spectre de premier ordre ignore volontairement.
[8]:
# Build a physical cylindrical field for cyna and compare Newton fixed points.
def row_newton_theta_deg(row, eq_case):
axis_R, axis_Z = eq_case.magnetic_axis
theta = np.arctan2(row.newton_Z - axis_Z, row.newton_R - axis_R) % (2*np.pi)
return float(np.degrees(theta))
cyna_rows_by_case = {}
cyna_eq_by_case = {}
if components:
eq_rmp_only = simple_stellarator(
R0=eq.R0, r0=eq.r0, B0=eq.B0,
q0=eq.q0, q1=eq.q1,
m_h=eq.m_h, n_h=eq.n_h, epsilon_h=0.0,
)
try:
for case_label, eq_case in [
('RMP seul', eq_rmp_only),
('RMP + ondulation hélicoïdale analytique', eq),
]:
print(f'Construction du champ cyna : {case_label}')
field_case = sample_stellarator_cylindrical_field(
eq_case,
delta_B_RMP,
nR=128,
nPhi=128,
label=f'analytic_rmp_for_cyna_{case_label.replace(" ", "_").lower()}',
)
rows = compare_cyna_fixed_points_for_component(
field_case,
components[0],
eq_case,
DPhi=0.015,
max_iter=80,
tol=1e-11,
n_threads=4,
)
cyna_rows_by_case[case_label] = rows
cyna_eq_by_case[case_label] = eq_case
except ImportError as exc:
print('Comparaison des points fixes cyna ignorée :', exc)
if cyna_rows_by_case:
print()
header = '{:<30} {:>4} {:>6} {:>9} {:>9} {:>10} {:>11} {:>11} {:>11}'.format(
'case', 'kind', 'branch', 'theta*', 'theta_N', 'dtheta', 'm*dtheta', 'dr [cm]', 'residual'
)
print(header)
print('-' * len(header))
for case_label, rows in cyna_rows_by_case.items():
eq_case = cyna_eq_by_case[case_label]
for row in rows:
theta_n = row_newton_theta_deg(row, eq_case)
print('{:<30} {:>4} {:>6d} {:>9.3f} {:>9.3f} {:>10.4f} {:>11.4f} {:>11.4f} {:>11.1e}'.format(
case_label,
row.predicted_kind + '/' + (row.newton_kind or '?'),
row.branch,
row.predicted_theta_deg,
theta_n,
row.theta_error_deg,
row.helical_phase_error_deg,
row.radial_error_cm,
row.residual,
))
max_dtheta = max(abs(row.theta_error_deg) for row in rows)
max_helical = max(abs(row.helical_phase_error_deg) for row in rows)
print(f' -> {case_label}: max |dtheta|={max_dtheta:.4f} deg, max |m*dtheta|={max_helical:.4f} deg')
if cyna_rows_by_case:
fig_cmp, axes_cmp = plt.subplots(1, len(cyna_rows_by_case), figsize=(9.2, 4.0), constrained_layout=True)
axes_cmp = np.atleast_1d(axes_cmp)
for ax, (case_label, rows) in zip(axes_cmp, cyna_rows_by_case.items()):
eq_case = cyna_eq_by_case[case_label]
draw_pest_grid(ax, eq_case, alpha=0.18)
r_res = np.sqrt(components[0].psi_res) * eq_case.r0
theta_ring = np.linspace(0, 2*np.pi, 361)
ax.plot(eq_case.R0 + r_res*np.cos(theta_ring), r_res*np.sin(theta_ring),
color='0.25', lw=0.9, ls='--', alpha=0.65)
for row in rows:
color = '#2563eb' if row.predicted_kind == 'O' else '#dc2626'
marker = 'o' if row.predicted_kind == 'O' else 'X'
ax.plot([row.predicted_R, row.newton_R], [row.predicted_Z, row.newton_Z],
color=color, lw=1.0, alpha=0.65)
ax.scatter(row.predicted_R, row.predicted_Z, marker=marker, s=70,
facecolors='none', edgecolors=color, linewidths=1.3, zorder=5)
ax.scatter(row.newton_R, row.newton_Z, marker=marker, s=42,
color=color, edgecolors='white', linewidths=0.5, zorder=6)
lim = 1.12 * eq_case.r0
ax.set_xlim(eq_case.R0 - lim, eq_case.R0 + lim)
ax.set_ylim(-lim, lim)
ax.set_aspect('equal')
ax.set_xlabel('R [m]')
ax.set_ylabel('Z [m]')
max_dtheta = max(abs(row.theta_error_deg) for row in rows)
ax.set_title(f'{case_label}\nmax |dtheta| = {max_dtheta:.3f} deg')
fig_cmp.suptitle('points fixes Newton cyna contre prédiction de phase du spectre RMP', fontsize=11)
plt.show()
Construction du champ cyna : RMP seul
Construction du champ cyna : RMP + ondulation hélicoïdale analytique
case kind branch theta* theta_N dtheta m*dtheta dr [cm] residual
-------------------------------------------------------------------------------------------------------------
RMP seul O/O 0 315.000 314.940 -0.0602 -0.1203 0.2298 1.4e-14
RMP seul O/O 1 135.000 135.059 0.0588 0.1176 0.2303 9.2e-15
RMP seul X/X 0 45.000 44.940 -0.0600 -0.1200 -0.2520 4.7e-14
RMP seul X/X 1 225.000 225.059 0.0588 0.1176 -0.2515 1.7e-14
-> RMP seul: max |dtheta|=0.0602 deg, max |m*dtheta|=0.1203 deg
RMP + ondulation hélicoïdale analytique O/O 0 315.000 318.588 3.5877 7.1754 1.2050 5.0e-12
RMP + ondulation hélicoïdale analytique O/O 1 135.000 138.420 3.4195 6.8391 1.1869 2.2e-15
RMP + ondulation hélicoïdale analytique X/X 0 45.000 47.043 2.0428 4.0857 -0.2143 2.7e-12
RMP + ondulation hélicoïdale analytique X/X 1 225.000 226.940 1.9400 3.8801 -0.2445 2.3e-12
-> RMP + ondulation hélicoïdale analytique: max |dtheta|=3.5877 deg, max |m*dtheta|=7.1754 deg
[NONRESONANT_DEFORMATION] Ondulation non résonante comme déformation de surface de flux#
L’ondulation hélicoïdale dans cet équilibre analytique n’est pas la composante RMP résonante qui ouvre l’îlot (m,n)=(2,1). Elle modifie néanmoins la géométrie de la surface de flux voisine. Si nous comparons les points fixes de Newton à la surface circulaire non déformée, ce déplacement lisse apparaît comme une erreur de phase artificielle.
Ici, nous échantillonnons la contribution d’ondulation hélicoïdale à l’ODE de ligne de champ,
\[\frac{dr}{d\phi}=F_r(\theta,\phi), \qquad \frac{d\theta}{d\phi}=\iota+F_\theta(\theta,\phi),\]
nous transformons F_r et F_theta par Fourier, puis résolvons l’équation homologique non résonante pour chaque coefficient non résonant. L’objet réponse conserve la déformation totale et un classement des contributions ; le classement est un diagnostic, tandis que la déformation utilisée ci-dessous est la réponse nRMP sommée complète.
[9]:
def helical_ripple_delta_B(eq_case):
"""Return the analytic helical-ripple contribution used by simple_stellarator."""
def delta_B_helical(R, Z, phi):
R_arr = np.asarray(R, dtype=float)
Z_arr = np.asarray(Z, dtype=float)
phi_arr = np.asarray(phi, dtype=float)
theta = np.arctan2(Z_arr, R_arr - eq_case.R0)
psi = eq_case.psi_ax(R_arr, Z_arr)
dBR = eq_case.epsilon_h * eq_case.B0 * psi * np.cos(eq_case.m_h * theta - eq_case.n_h * phi_arr)
return np.array([
dBR,
np.zeros_like(dBR, dtype=float),
np.zeros_like(dBR, dtype=float),
])
return delta_B_helical
def helical_velocity_response(eq_case, psi_res, n_theta=256, n_phi=256, include_shear=False):
velocity = fieldline_velocity_spectrum_on_circular_surface(
eq_case,
helical_ripple_delta_B(eq_case),
psi_res,
n_theta=n_theta,
n_phi=n_phi,
m_max=8,
n_max=8,
min_amplitude=1e-12,
)
return velocity.nonresonant_response(include_shear=include_shear)
def helical_velocity_deformation(eq_case, psi_res, n_theta=256, n_phi=256, include_shear=False):
response = helical_velocity_response(
eq_case,
psi_res,
n_theta=n_theta,
n_phi=n_phi,
include_shear=include_shear,
)
return response.deformation, response.velocity.r_minor, response.velocity
case_label = 'RMP + ondulation hélicoïdale analytique'
if components and case_label in cyna_rows_by_case:
rows = cyna_rows_by_case[case_label]
eq_case = cyna_eq_by_case[case_label]
response_helical = helical_velocity_response(eq_case, components[0].psi_res)
deformation = response_helical.deformation
velocity_helical = response_helical.velocity
r_res = velocity_helical.r_minor
projected_rows = project_fixed_points_to_deformed_surface(
rows,
eq_case,
deformation,
r_minor=r_res,
theta_window=0.35,
)
print(
'La réponse nRMP totale utilise '
f'{response_helical.n_nonresonant_modes} non-resonant modes '
f'and excludes {response_helical.n_resonant_modes} modes résonants.'
)
print('Principaux contributeurs à la réponse nRMP ; ils classent la somme sans la remplacer :')
print('{:>8} {:>12} {:>14} {:>14}'.format('(m,n)', 'detuning', '|delta_r_mn| cm', 'cum frac'))
for contrib in response_helical.contribution_rows(top=6):
print('({:>2d},{:>2d}) {:>12.3e} {:>14.4f} {:>14.3f}'.format(
contrib.m,
contrib.n,
contrib.detuning,
100.0 * contrib.radial_response_weight,
contrib.cumulative_fraction,
))
print()
raw_max = max(abs(row.theta_error_deg) for row in rows)
corrected_max = max(abs(row.theta_error_deg) for row in projected_rows)
nearest_max = max(row.distance_cm for row in projected_rows)
print(f'Max |dtheta| sur surface circulaire brute : {raw_max:.4f} deg')
print(f'Max |dtheta| en coordonnées de surface déformée : {corrected_max:.4f} deg')
print(f'Distance max Newton vers section déformée : {nearest_max:.3f} cm')
print()
header = '{:<4} {:>6} {:>12} {:>16} {:>13}'.format(
'kind', 'branch', 'raw dtheta', 'deformed dtheta', 'distance [cm]'
)
print(header)
print('-' * len(header))
for row, proj in zip(rows, projected_rows):
print('{:<4} {:>6d} {:>12.4f} {:>16.4f} {:>13.3f}'.format(
row.predicted_kind,
row.branch,
row.theta_error_deg,
proj.theta_error_deg,
proj.distance_cm,
))
theta_line = np.linspace(0.0, 2*np.pi, 721)
R_circ = eq_case.R0 + r_res*np.cos(theta_line)
Z_circ = r_res*np.sin(theta_line)
R_def, Z_def = deformed_circular_section_rz(eq_case, r_res, deformation, theta_line)
fig_def, ax_def = plt.subplots(figsize=(5.2, 4.8), constrained_layout=True)
draw_pest_grid(ax_def, eq_case, alpha=0.16)
ax_def.plot(R_circ, Z_circ, color='0.35', lw=0.9, ls='--', label='surface q=2 non déformée')
ax_def.plot(R_def, Z_def, color='#16a34a', lw=1.8, label='surface totale déformée par nRMP')
for row, proj in zip(rows, projected_rows):
color = '#2563eb' if row.predicted_kind == 'O' else '#dc2626'
marker = 'o' if row.predicted_kind == 'O' else 'X'
ax_def.plot([row.predicted_R, row.newton_R], [row.predicted_Z, row.newton_Z],
color=color, lw=0.8, alpha=0.35)
ax_def.plot([proj.closest_R, row.newton_R], [proj.closest_Z, row.newton_Z],
color=color, lw=1.1, ls=':', alpha=0.9)
ax_def.scatter(row.predicted_R, row.predicted_Z, marker=marker, s=72,
facecolors='none', edgecolors=color, linewidths=1.2, zorder=5)
ax_def.scatter(proj.closest_R, proj.closest_Z, marker='D', s=42,
color='#16a34a', edgecolors='white', linewidths=0.45, zorder=6)
ax_def.scatter(row.newton_R, row.newton_Z, marker=marker, s=44,
color=color, edgecolors='white', linewidths=0.5, zorder=7)
lim = 1.12 * eq_case.r0
ax_def.set_xlim(eq_case.R0 - lim, eq_case.R0 + lim)
ax_def.set_ylim(-lim, lim)
ax_def.set_aspect('equal')
ax_def.set_xlabel('R [m]')
ax_def.set_ylabel('Z [m]')
ax_def.set_title('La réponse nRMP totale explique la majeure partie du décalage de phase apparent')
ax_def.legend(frameon=False, loc='upper right', fontsize=8)
plt.show()
TT_h, PP_h, dr_h, dtheta_h = response_helical.real_fields()
counts_h, cumulative_h = response_helical.cumulative_contribution()
theta_deg_h = np.degrees(velocity_helical.theta)
phi_deg_h = np.degrees(velocity_helical.phi)
fig_flow, axes_flow = plt.subplots(1, 4, figsize=(13.8, 3.2), constrained_layout=True)
panels = [
(velocity_helical.radial_velocity * 100.0, r'$dr/d\varphi$ [cm/rad]', 'radial flow modulation', 'coolwarm'),
(velocity_helical.poloidal_velocity, r'$\delta(d\theta/d\varphi)$', 'poloidal speed modulation', 'PuOr'),
(dr_h * 100.0, r'$\delta r$ [cm]', 'total nRMP displacement', 'BrBG'),
]
for ax, (data, cbar_label, title, cmap) in zip(axes_flow[:3], panels):
vmax = np.nanmax(np.abs(data))
im = ax.pcolormesh(
theta_deg_h,
phi_deg_h,
data,
shading='auto',
cmap=cmap,
vmin=-vmax,
vmax=vmax,
)
ax.set_xlabel(r'$\theta^*$ [deg]')
ax.set_ylabel(r'$\varphi$ [deg]')
ax.set_title(title)
fig_flow.colorbar(im, ax=ax, label=cbar_label, shrink=0.85)
axes_flow[3].plot(counts_h, cumulative_h, color='#111827', lw=1.8)
axes_flow[3].set_ylim(0, 1.02)
axes_flow[3].set_xlabel('modes non résonants inclus')
axes_flow[3].set_ylabel(r'cumulative $|\delta r_{mn}|^2$')
axes_flow[3].set_title('accumulation des contributions nRMP')
axes_flow[3].grid(True, alpha=0.25)
plt.show()
else:
print('Non-resonant deformation check skipped because cyna rows are unavailable.')
La réponse nRMP totale utilise 12 modes non résonants et exclut 2 modes résonants.
Principaux contributeurs à la réponse nRMP ; ils classent la somme sans la remplacer :
(m,n) detuning |delta_r_mn| cm cum frac
(-4, 3) 1.000e+00 0.3755 0.397
( 4,-3) -1.000e+00 0.3755 0.794
(-2, 3) 2.000e+00 0.1877 0.893
( 2,-3) -2.000e+00 0.1877 0.992
(-5, 3) 5.000e-01 0.0306 0.995
( 5,-3) -5.000e-01 0.0306 0.997
Max |dtheta| sur surface circulaire brute : 3.5877 deg
Max |dtheta| en coordonnées de surface déformée : 1.4748 deg
Distance max Newton vers section déformée : 0.822 cm
kind branch raw dtheta deformed dtheta distance [cm]
-------------------------------------------------------
O 0 3.5877 0.6159 0.822
O 1 3.4195 0.7933 0.783
X 0 2.0428 -1.4748 0.250
X 1 1.9400 -1.1567 0.196
[MIXED_SPECTRUM] Workflow RMP/nRMP mixte sur une surface#
Les perturbations réelles contiennent rarement une seule harmonique propre. Cet exemple superpose une RMP résonante (2,1) avec deux composantes non résonantes, dont un terme m=1. Le tableau des modes classe le spectre de vitesse échantillonné, mais ce n’est qu’un diagnostic. La partie nRMP du calcul est l’objet réponse total, qui somme chaque mode non résonant avant de tracer le déplacement lisse et la modulation de vitesse.
[10]:
mixed_delta_B = compose_magnetic_perturbations(
delta_B_RMP,
radial_rmp_field_template(3, 1, amplitude=2.0e-4, phase=0.20, axis_R=eq.R0),
radial_rmp_field_template(1, 1, amplitude=1.5e-4, phase=0.40, axis_R=eq.R0),
)
mixed_velocity = fieldline_velocity_spectrum_on_circular_surface(
eq,
mixed_delta_B,
psi_res_21,
n_theta=160,
n_phi=128,
m_max=5,
n_max=4,
min_amplitude=1e-13,
)
mixed_rows = rmp_nrmp_mode_rows(
mixed_velocity.radial_spectrum,
mixed_velocity.iota,
resonance_tol=1e-10,
top=12,
min_amplitude=1e-8,
)
mixed_response = mixed_velocity.nonresonant_response(include_shear=True, resonance_tol=1e-10)
print(f'iota local sur la surface q=2 : {mixed_velocity.iota:.6f}')
print(
'La réponse nRMP totale utilise '
f'{mixed_response.n_nonresonant_modes} non-resonant modes; '
f'{mixed_response.n_resonant_modes} modes résonants sont réservés à l’analyse des îlots.'
)
print()
print('Diagnostic de classification des modes RMP/nRMP :')
print('{:<5} {:>8} {:>12} {:>12} {:>12}'.format('kind', '(m,n)', 'detuning', '|F_r mn|', 'phase [deg]'))
print('-' * 56)
for row in mixed_rows:
print('{:<5} ({:>2d},{:>2d}) {:>12.3e} {:>12.3e} {:>12.2f}'.format(
row.kind,
row.m,
row.n,
row.detuning,
row.amplitude,
row.phase_deg,
))
print()
print('Principaux contributeurs à la réponse radiale nRMP totale :')
print('{:>8} {:>12} {:>14} {:>14}'.format('(m,n)', 'detuning', '|delta_r_mn| cm', 'cum frac'))
for contrib in mixed_response.contribution_rows(top=8):
print('({:>2d},{:>2d}) {:>12.3e} {:>14.4f} {:>14.3f}'.format(
contrib.m,
contrib.n,
contrib.detuning,
100.0 * contrib.radial_response_weight,
contrib.cumulative_fraction,
))
mixed_deformation = mixed_response.deformation
TT_mix, PP_mix, nonres_dr_mix, nonres_dtheta_mix = mixed_response.real_fields()
counts_mix, cumulative_mix = mixed_response.cumulative_contribution()
theta_deg_mix = np.degrees(mixed_velocity.theta)
phi_deg_mix = np.degrees(mixed_velocity.phi)
fig_mix, axes_mix = plt.subplots(1, 4, figsize=(13.8, 3.2), constrained_layout=True)
panels = [
(mixed_velocity.radial_velocity * 100.0, r'$dr/d\varphi$ [cm/rad]', 'mixed radial velocity', 'coolwarm'),
(mixed_velocity.poloidal_velocity, r'$\delta(d\theta/d\varphi)$', 'mixed poloidal-speed modulation', 'PuOr'),
(nonres_dr_mix * 100.0, r'$\delta r_\mathrm{nRMP}$ [cm]', 'total non-resonant displacement', 'BrBG'),
]
for ax, (data, label, title, cmap) in zip(axes_mix[:3], panels):
vmax = np.nanmax(np.abs(data))
im = ax.pcolormesh(
theta_deg_mix,
phi_deg_mix,
data,
shading='auto',
cmap=cmap,
vmin=-vmax,
vmax=vmax,
)
ax.set_xlabel(r'$\theta^*$ [deg]')
ax.set_ylabel(r'$\varphi$ [deg]')
ax.set_title(title)
fig_mix.colorbar(im, ax=ax, label=label, shrink=0.86)
axes_mix[3].plot(counts_mix, cumulative_mix, color='#111827', lw=1.8)
axes_mix[3].set_ylim(0, 1.02)
axes_mix[3].set_xlabel('modes non résonants inclus')
axes_mix[3].set_ylabel(r'cumulative $|\delta r_{mn}|^2$')
axes_mix[3].set_title('accumulation de la réponse')
axes_mix[3].grid(True, alpha=0.25)
plt.show()
iota local sur la surface q=2 : 0.500000
La réponse nRMP totale utilise 12 non-resonant modes; 2 modes résonants sont réservés à l’analyse des îlots.
Diagnostic de classification des modes RMP/nRMP :
kind (m,n) detuning |F_r mn| phase [deg]
--------------------------------------------------------
RMP (-2, 1) 0.000e+00 6.087e-04 -0.23
RMP ( 2,-1) 0.000e+00 6.087e-04 0.23
nRMP (-3, 1) -5.000e-01 1.442e-04 -9.53
nRMP ( 3,-1) 5.000e-01 1.442e-04 9.53
nRMP (-1, 1) 5.000e-01 1.131e-04 -18.07
nRMP ( 1,-1) -5.000e-01 1.131e-04 18.07
nRMP ( 4,-1) 1.000e+00 5.144e-06 10.91
nRMP (-4, 1) -1.000e+00 5.144e-06 -10.91
nRMP ( 0,-1) -1.000e+00 3.906e-06 21.49
nRMP ( 0, 1) 1.000e+00 3.906e-06 -21.49
nRMP (-5, 1) -1.500e+00 5.000e-08 -11.46
nRMP ( 5,-1) 1.500e+00 5.000e-08 11.46
Principaux contributeurs à la réponse radiale nRMP totale :
(m,n) detuning |delta_r_mn| cm cum frac
(-3, 1) -5.000e-01 0.0288 0.310
( 3,-1) 5.000e-01 0.0288 0.619
(-1, 1) 5.000e-01 0.0226 0.809
( 1,-1) -5.000e-01 0.0226 1.000
( 4,-1) 1.000e+00 0.0005 1.000
(-4, 1) -1.000e+00 0.0005 1.000
( 0, 1) 1.000e+00 0.0004 1.000
( 0,-1) -1.000e+00 0.0004 1.000

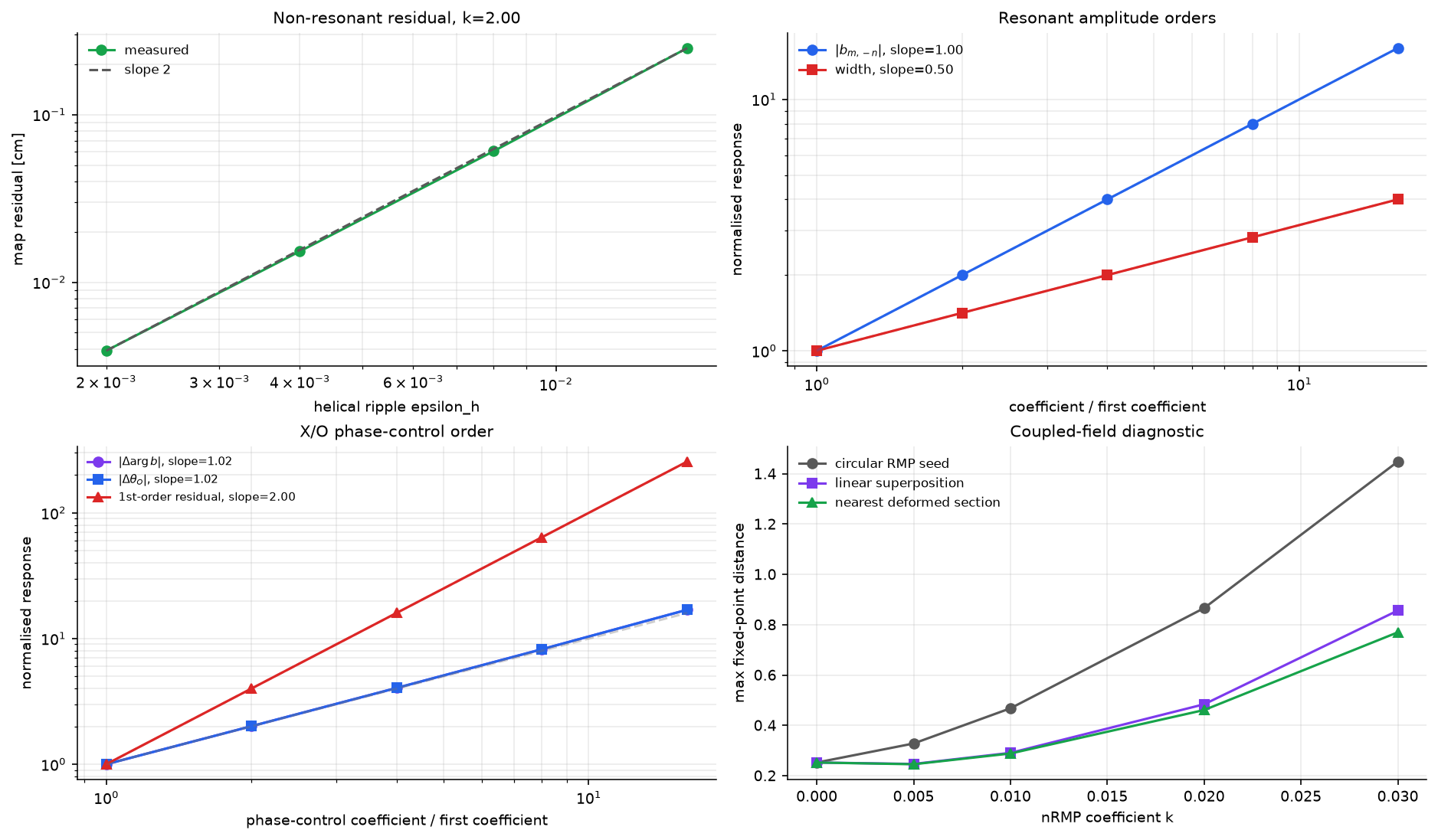

[ORDER_ANALYSIS] Contrôles d’ordre de perturbation#
Le workflow réutilisable vit maintenant dans quelques petits helpers : scan_nonresonant_residual_order, scan_rmp_amplitude_order, scan_rmp_phase_order, scan_rmp_resolution_convergence et plot_perturbation_order_summary.
Les ordres attendus sont simples une fois la convention de Fourier fixée :
Résidu de forme de surface nRMP : une déformation de premier ordre doit laisser un résidu de carte
O(k^2).Coefficient résonant RMP : pour
delta B = k f, la linéarité de Fourier donne|b_{m,-n}| ~ k.Largeur d’îlot : la largeur pendulaire Rutherford/Nardon varie comme
w ~ sqrt(|b_{m,-n}|), doncw ~ k^{1/2}.Phase X/O : la phase est contrôlée par
arg(b_{m,-n}), pas par l’amplitude. La relation exacte estm*Delta theta_O + Delta arg(b_{m,-n}) = 0.
Pour l’ordre du contrôle de phase, nous utilisons le gabarit sans divergence radial_rmp_field_template. Son paramètre de phase modifie la phase du coefficient résonant tout en préservant div(delta B)=0, y compris le cas important m=1. Nous testons volontairement une phase de contrôle légèrement non linéaire alpha(k)=k+eta*k^2 ; le résidu par rapport à la loi brute en k au premier ordre doit donc varier comme O(k^2).
[11]:
def component_for_rmp_template(amplitude=1.0e-3, phase=0.0, n_theta=128, n_phi=64):
return find_resonant_components_analytic(
eq,
radial_rmp_field_template(base_m, base_n, amplitude=amplitude, phase=phase, axis_R=eq.R0),
base_m=base_m,
base_n=base_n,
max_harmonic=1,
n_theta=n_theta,
n_phi=n_phi,
min_amplitude=1e-16,
verbose=False,
)[0]
def deformed_torus_map_residual(epsilon_h, n_alpha=12):
eq_case = simple_stellarator(
R0=eq.R0, r0=eq.r0, B0=eq.B0,
q0=eq.q0, q1=eq.q1,
m_h=eq.m_h, n_h=eq.n_h, epsilon_h=float(epsilon_h),
)
psi_res = eq_case.resonant_psi(base_m, base_n)[0]
deformation, r_res, _ = helical_velocity_deformation(
eq_case, psi_res, n_theta=128, n_phi=128, include_shear=True
)
iota = 1.0 / float(eq_case.q_of_psi(psi_res))
def surface(alpha, phi):
alpha_arr = np.asarray(alpha)
return (
r_res + deformation.section_r(alpha_arr, phi),
alpha_arr + deformation.section_theta(alpha_arr, phi),
)
def rhs(phi, state):
radius, theta = state
R = eq_case.R0 + radius*np.cos(theta)
psi_here = (radius / eq_case.r0)**2
q_here = float(eq_case.q_of_psi(psi_here))
Bphi = eq_case.B0 * eq_case.R0 / R
delta_BR = eq_case.epsilon_h * eq_case.B0 * psi_here * np.cos(eq_case.m_h * theta - eq_case.n_h * phi)
return [
R * delta_BR * np.cos(theta) / Bphi,
1.0/q_here - R * delta_BR * np.sin(theta) / (radius * Bphi),
]
residual = deformed_surface_map_residual(
surface,
rhs,
iota,
alpha_values=np.linspace(0.0, 2*np.pi, n_alpha, endpoint=False),
state_to_cartesian=lambda state, phi: [
eq_case.R0 + float(state[0])*np.cos(float(state[1])),
float(state[0])*np.sin(float(state[1])),
],
)
return residual.max_residual
def max_helical_deformation_cm(n_theta, n_phi):
velocity = fieldline_velocity_spectrum_on_circular_surface(
eq,
helical_ripple_delta_B(eq),
psi_res_21,
n_theta=max(64, n_theta),
n_phi=max(64, n_phi),
m_max=8,
n_max=8,
min_amplitude=1e-12,
)
deformation = velocity.nonresonant_deformation(include_shear=True)
TT, PP = np.meshgrid(velocity.theta, velocity.phi, indexing='xy')
return 100.0 * float(np.nanmax(np.abs(deformation.real_field_r(TT, PP))))
nonres_eps = np.array([0.002, 0.004, 0.008, 0.016])
rmp_k = np.array([2.5e-4, 5e-4, 1e-3, 2e-3, 4e-3])
phase_controls = np.array([0.01, 0.02, 0.04, 0.08, 0.16])
phase_eta = 0.4
nonres_scan = scan_nonresonant_residual_order(nonres_eps, deformed_torus_map_residual)
rmp_amp_scan = scan_rmp_amplitude_order(
rmp_k,
lambda k: component_for_rmp_template(amplitude=k, phase=0.0, n_theta=64, n_phi=32),
)
phase_base = component_for_rmp_template(amplitude=1e-3, phase=0.0, n_theta=128, n_phi=64)
phase_scan = scan_rmp_phase_order(
phase_controls,
lambda k: component_for_rmp_template(
amplitude=1e-3,
phase=float(k) + phase_eta*float(k)*float(k),
n_theta=128,
n_phi=64,
),
base_component=phase_base,
)
resolution_scan = scan_rmp_resolution_convergence(
[(32, 16), (64, 32), (128, 64), (256, 128)],
lambda n_theta, n_phi: component_for_rmp_template(
amplitude=1e-3, phase=0.0, n_theta=n_theta, n_phi=n_phi
),
deformation_metric_factory=max_helical_deformation_cm,
)
comp_pos = component_for_rmp_template(amplitude=1e-3, phase=0.0, n_theta=64, n_phi=32)
comp_neg = component_for_rmp_template(amplitude=-1e-3, phase=0.0, n_theta=64, n_phi=32)
sign_phase_jump_deg = float(np.degrees(np.angle(comp_neg.b_mn / comp_pos.b_mn)))
print(f'Pente du résidu de déformation non résonante = {nonres_scan.slope:.3f} (attendu 2)')
print(f'RMP positif : |b_mn| slope = {rmp_amp_scan.b_fit.slope:.3f} (attendu 1)')
print(f'RMP positif : pente de la demi-largeur d’îlot = {rmp_amp_scan.width_fit.slope:.3f} (attendu 0.5)')
print(f'RMP positif : étendue de phase X/O: {rmp_amp_scan.phase_span_deg:.3e} deg')
print(f'Coefficient négatif : saut d’arg: {sign_phase_jump_deg:.1f} deg')
print(f' +k: O={np.degrees(comp_pos.opoint_theta):.1f} deg, X={np.degrees(comp_pos.xpoint_theta):.1f} deg')
print(f' -k: O={np.degrees(comp_neg.opoint_theta):.1f} deg, X={np.degrees(comp_neg.xpoint_theta):.1f} deg')
print(f'Gabarit de phase : |Delta arg b| slope = {phase_scan.b_phase_fit.slope:.3f} (attendu localement 1)')
print(f'Gabarit de phase : |Delta theta_O| vs |Delta arg b| slope = {phase_scan.opoint_vs_b_phase_fit.slope:.3f} (attendu 1)')
print(f'Gabarit de phase : max |m Delta theta_O + Delta arg b|: {phase_scan.max_exact_relation_residual:.3e} rad')
print(f'Gabarit de phase : first-order residual slope = {phase_scan.first_order_residual_fit.slope:.3f} (attendu 2)')
print()
print('Convergence en résolution par rapport à la grille de spectre RMP la plus fine :')
print('{:>8} {:>6} {:>12} {:>14} {:>14} {:>14}'.format(
'n_theta', 'n_phi', 'rel |b| err', 'phase err deg', 'rel width err', 'max |dr| cm'
))
for row in resolution_scan.rows:
print(f'{row.n_theta:8d} {row.n_phi:6d} {row.relative_b_error:12.3e} '
f'{row.phase_error_deg:14.3e} {row.relative_width_error:14.3e} '
f'{row.deformation_metric:14.4f}')
coupling_sweep = None
if components:
component = components[0]
def coupled_distances(eps_h):
eq_case = simple_stellarator(
R0=eq.R0, r0=eq.r0, B0=eq.B0,
q0=eq.q0, q1=eq.q1,
m_h=eq.m_h, n_h=eq.n_h, epsilon_h=float(eps_h),
)
rows = compare_cyna_fixed_points_for_component(
sample_stellarator_cylindrical_field(
eq_case, delta_B_RMP, nR=128, nPhi=128, label=f'coupled_rmp_eps_{eps_h:.3f}',
),
component,
eq_case,
DPhi=0.015,
max_iter=80,
tol=1e-11,
n_threads=4,
)
raw_cm = max(np.hypot(row.newton_R - row.predicted_R, row.newton_Z - row.predicted_Z) for row in rows) * 100.0
if eps_h == 0.0:
return raw_cm, raw_cm, raw_cm
deformation, r_res, _ = helical_velocity_deformation(eq_case, component.psi_res, include_shear=True)
superposed_cm = max(
np.hypot(
float(deformed_circular_section_rz(eq_case, r_res, deformation, row.predicted_theta)[0]) - row.newton_R,
float(deformed_circular_section_rz(eq_case, r_res, deformation, row.predicted_theta)[1]) - row.newton_Z,
) for row in rows
) * 100.0
projected = project_fixed_points_to_deformed_surface(rows, eq_case, deformation, r_minor=r_res)
return raw_cm, superposed_cm, max(row.distance_cm for row in projected)
try:
coupling_sweep = scan_coupled_fixed_point_sweep(np.array([0.0, 0.005, 0.01, 0.02, 0.03]), coupled_distances)
except ImportError as exc:
print('Balayage cyna couplé ignoré :', exc)
if coupling_sweep is not None:
print()
print('RMP couplé + ondulation hélicoïdale, amplitude RMP fixe :')
print('{:>9} {:>12} {:>16} {:>16}'.format('epsilon_h', 'raw [cm]', 'superposed [cm]', 'nearest [cm]'))
for eps_h, raw_cm, superposed_cm, nearest_cm in zip(
coupling_sweep.k, coupling_sweep.raw_distance,
coupling_sweep.superposed_distance, coupling_sweep.nearest_deformed_distance,
):
print(f'{eps_h:9.3f} {raw_cm:12.4f} {superposed_cm:16.4f} {nearest_cm:16.4f}')
fig_order, axes_order = plot_perturbation_order_summary(
nonresonant=nonres_scan,
rmp_amplitude=rmp_amp_scan,
rmp_phase=phase_scan,
coupling=coupling_sweep,
residual_scale=100.0,
residual_label='map residual [cm]',
coefficient_label='helical ripple epsilon_h',
)
plt.show()
Pente du résidu de déformation non résonante = 1.999 (attendu 2)
RMP positif : |b_mn| slope = 1.000 (attendu 1)
RMP positif : pente de la demi-largeur d’îlot = 0.500 (attendu 0.5)
RMP positif : étendue de phase X/O: 0.000e+00 deg
Coefficient négatif : saut d’arg: 180.0 deg
+k: O=135.0 deg, X=45.0 deg
-k: O=45.0 deg, X=135.0 deg
Gabarit de phase : |Delta arg b| slope = 1.020 (attendu localement 1)
Gabarit de phase : |Delta theta_O| vs |Delta arg b| slope = 1.000 (attendu 1)
Gabarit de phase : max |m Delta theta_O + Delta arg b|: 4.441e-16 rad
Gabarit de phase : first-order residual slope = 2.000 (attendu 2)
Convergence en résolution par rapport à la grille de spectre RMP la plus fine :
n_theta n_phi rel |b| err phase err deg rel width err max |dr| cm
32 16 0.000e+00 0.000e+00 0.000e+00 1.2408
64 32 0.000e+00 0.000e+00 0.000e+00 1.2408
128 64 0.000e+00 0.000e+00 0.000e+00 1.2408
256 128 0.000e+00 0.000e+00 0.000e+00 1.2408
RMP couplé + ondulation hélicoïdale, amplitude RMP fixe :
epsilon_h raw [cm] superposed [cm] nearest [cm]
0.000 0.2524 0.2524 0.2524
0.005 0.3280 0.2467 0.2455
0.010 0.4678 0.2908 0.2883
0.020 0.8661 0.4838 0.4610
0.030 1.4484 0.8564 0.7698
[ISLAND_WIDTHS] Diagramme en barres des largeurs d’îlots et diagramme de recouvrement de Chirikov#
Le paramètre de recouvrement de Chirikov est défini par
\[\sigma = \frac{w_1 + w_2}{|r_1 - r_2|}\]
où \(w_i\) sont les demi-largeurs et \(r_i\) les positions radiales d’îlots adjacents. Le transport stochastique apparaît lorsque \(\sigma \gtrsim 1\).
[12]:
fig_iw, (ax_bar, ax_q) = plt.subplots(1, 2, figsize=(9, 3.8))
# ── (a) Island width bar chart ───────────────────────────────────────────
labels = [f'$({c.m},{c.n})$\nq={c.q_res:.2f}' for c in components]
widths_cm = [c.half_width_r * 100 for c in components]
colors_bar = [ISLAND_CMAPS[(c.harmonic_order - 1) % len(ISLAND_CMAPS)] for c in components]
x_pos = np.arange(len(components))
bars = ax_bar.bar(x_pos, widths_cm, color=colors_bar, edgecolor='k',
linewidth=0.7, alpha=0.85, width=0.55)
for bar, w in zip(bars, widths_cm):
ax_bar.text(bar.get_x() + bar.get_width()/2, w + 0.05,
f'{w:.2f}', ha='center', va='bottom', fontsize=8)
ax_bar.set_xticks(x_pos)
ax_bar.set_xticklabels(labels, fontsize=8)
ax_bar.set_ylabel('Demi-largeur d’îlot (cm)')
ax_bar.set_title('Largeur d’îlot par harmonique')
ax_bar.set_ylim(0, max(widths_cm)*1.25 if widths_cm else 1)
# ── (b) q-profile with island width bands ───────────────────────────────
psi_arr = np.linspace(0, 1, 200)
r_arr = np.sqrt(psi_arr) * eq.r0
q_arr = eq.q_of_psi(psi_arr)
ax_q.plot(r_arr * 100, q_arr, 'k-', linewidth=1.5, label='q(r)')
ax_q.set_xlabel('r (cm)')
ax_q.set_ylabel('Facteur de sécurité q')
ax_q.set_title('profil q avec bandes de largeur d’îlot')
# Draw horizontal bands for each resonance
chirikov_pairs = []
for c in components:
color = ISLAND_CMAPS[(c.harmonic_order - 1) % len(ISLAND_CMAPS)]
r_res = np.sqrt(c.psi_res) * eq.r0 * 100 # cm
w_r = c.half_width_r * 100 # cm
q_res = c.q_res
# Island band in r
ax_q.axvspan(r_res - w_r, r_res + w_r, alpha=0.25, color=color, zorder=2)
ax_q.axhline(q_res, color=color, lw=0.8, linestyle='--', alpha=0.7)
ax_q.text(r_res + w_r + 0.2, q_res, f'$({c.m},{c.n})$',
color=color, fontsize=8, va='center')
chirikov_pairs.append((r_res, w_r))
# Chirikov overlap
if len(chirikov_pairs) >= 2:
for i in range(len(chirikov_pairs) - 1):
r1, w1 = chirikov_pairs[i]
r2, w2 = chirikov_pairs[i+1]
gap = abs(r2 - r1)
sigma = (w1 + w2) / gap if gap > 0 else float('inf')
print(f'Chirikov sigma between ({components[i].m},{components[i].n}) and ({components[i+1].m},{components[i+1].n}): {sigma:.3f}')
ax_q.set_xlim(0, eq.r0 * 100 * 1.05)
ax_q.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()

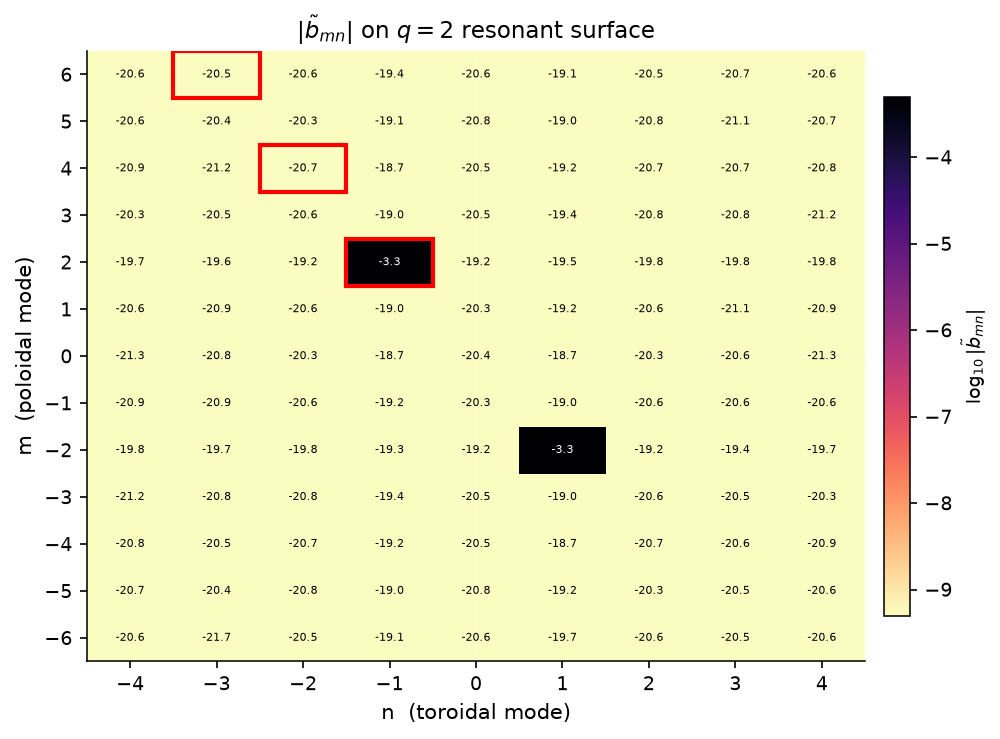

[MN_SPECTRUM] Carte thermique du spectre de Fourier 2D#
Nous calculons le spectre de Fourier complet \((m,n)\) du gabarit RMP sans divergence sur la surface résonante principale. Le mode résonant \((2,-1)\) et ses harmoniques entraînées sont mis en évidence ; la section de spectre mixte ci-dessus est la vue complémentaire qui classe les lignes résonantes et non résonantes par désaccord.
[13]:
psi_res_21 = eq.resonant_psi(2, 1)[0]
print(f'Calcul du spectre (m,n) sur la surface q=2 (psi={psi_res_21:.3f}), n_theta=48, n_phi=48...')
b_mn = compute_mn_spectrum(
delta_B_RMP,
S=psi_res_21,
equilibrium=eq,
m_max=6,
n_max=4,
n_theta=48,
n_phi=48,
)
print(f'Forme du spectre : {b_mn.shape}')
fig_sp, ax_sp = plt.subplots(figsize=(7, 5))
plot_mn_heatmap(
b_mn, m_max=6, n_max=4,
ax=ax_sp,
log_scale=True,
title=r'$|\tilde{b}_{mn}|$ on $q=2$ surface résonante',
cmap='magma_r',
highlight_modes=[(2, -1), (4, -2), (6, -3)],
)
plt.tight_layout()
plt.show()
Calcul du spectre (m,n) sur la surface q=2 (psi=0.167), n_theta=48, n_phi=48...
Forme du spectre : (13, 9)

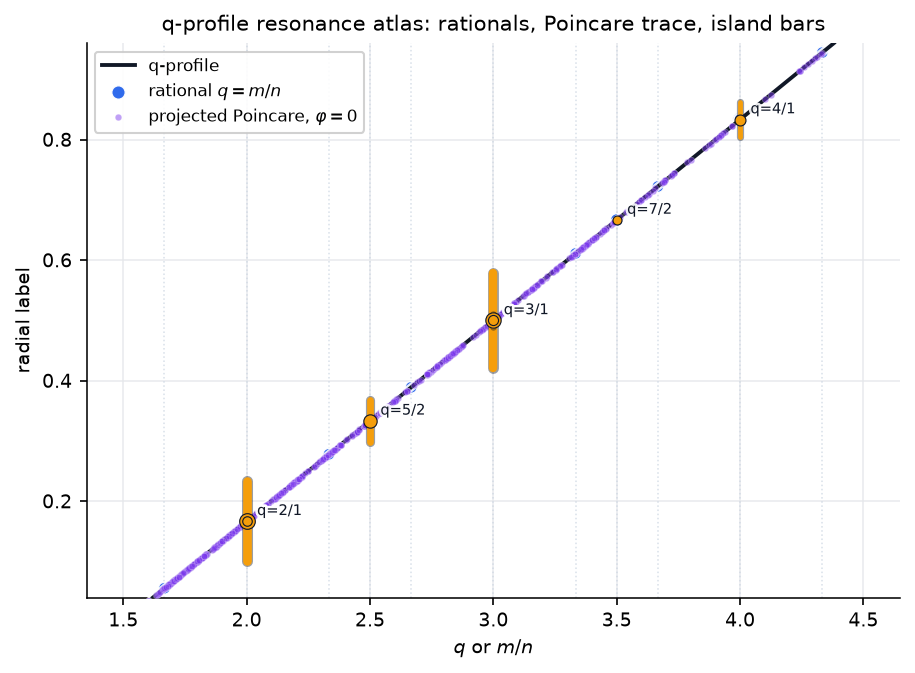

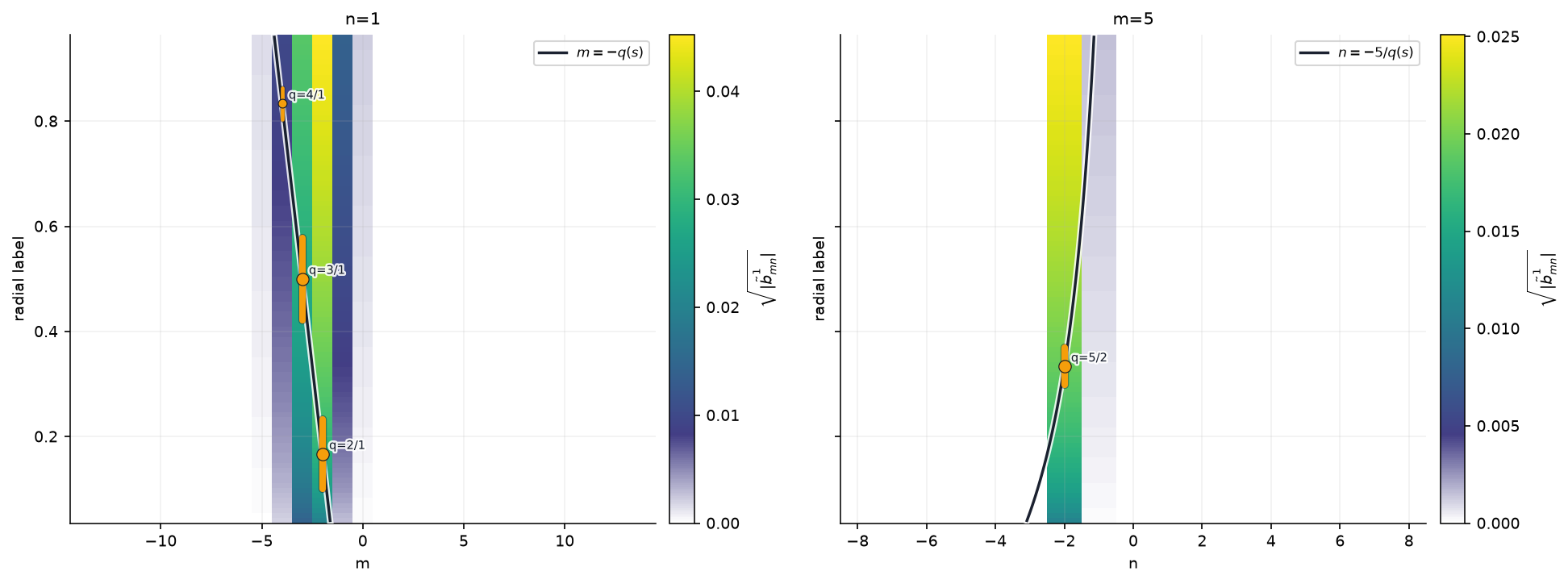

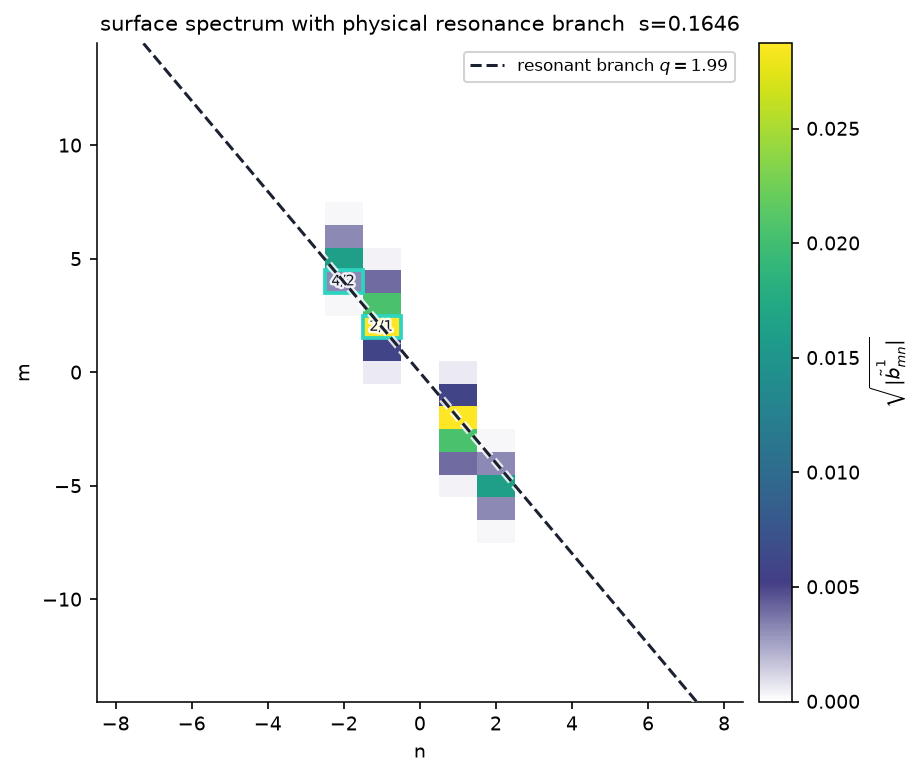

[MAGNETIC_SPECTRUM_ATLAS] Atlas du spectre de \(B^r\) contravariant multi-composant#
La carte thermique sur une seule surface ci-dessus est utile pour vérifier une ligne RMP dominante, mais l’analyse de topologie magnétique en production a généralement besoin d’une vue de famille. Ici, nous construisons une perturbation multi-composant sans divergence, calculons le spectre de Fourier du \(B^r\) contravariant de type Nardon \(\tilde b^1_{mn}=\delta B^1/B_0^3\) sur une pile radiale, et analysons ensemble toutes les lignes résonantes demandées.
Les utilitaires ci-dessous sont volontairement modulaires. L’atlas affiché utilise une fenêtre de Fourier signée plus large, 97 surfaces radiales, amplitude_scale='sqrt' et des masques blancs pour les lignes nulles/manquantes. La palette de couleurs non logarithmique part de la même ligne de base blanche, de sorte que les coefficients quasi nuls ne semblent pas artificiellement séparés du fond masqué. Les axes signés montrent les lignes de Fourier réelles dans le spectre calculé : (m,n)
est conjugué à (-m,-n) pour un champ réel, mais (m,n) et (m,-n) sont des lignes indépendantes d’hélicité opposée sauf si le modèle de perturbation impose une symétrie supplémentaire. amplitude_scale='log10' reste utile lorsque l’objectif est un audit strict de plage dynamique plutôt que la reconnaissance visuelle de motifs.
plot_rational_surface_mapcompose un profil q facultatif, des marqueurs rationnels d’ordre bas, des points de Poincaré projetés et des barres de largeur d’îlot dans le plan(m/n, s).plot_spectrum_heatmap(..., renderer='pcolormesh')est la vue recommandée du spectre de surface ; elle peut superposer la branche résonante physiquem=-q n_Fsans tracer la branche d’hélicité opposée.plot_spectrum_bar3drenvoie une figure Plotly interactive pour rotation, zoom et inspection au survol des lignes dominantes.plot_radial_mode_heatmap(fixed_n=..., resonant_sign=+1)suit toutes les lignes \(m\) à \(n\) de Fourier fixé et trace la branche à q positif dans le demi-plan \(m\) négatif, \(m=-nq(s)\).plot_radial_mode_heatmap(fixed_m=..., axis_convention='fourier')suit les lignes \(n\) de Fourier réelles et trace la branche à q positif \(n=-m/q(s)\) ; la courbe q et les barres de largeur d’îlot restent activables indépendamment.
Les barres verticales jaunes marquent l’estimation de demi-largeur de Nardon à coefficient unique sur la surface rationnelle d’ordre bas ; leur épaisseur varie avec l’amplitude du coefficient résonant. Ce sont des superpositions facultatives, pas une partie de la carte thermique elle-même. Seule la courbe physiquement résonante est tracée sur chaque carte radiale. La branche d’hélicité opposée n’est pas un diagnostic conjugué et n’est volontairement pas réfléchie ici. Si plusieurs harmoniques partagent la même surface rationnelle réduite, la vraie largeur d’îlot à amplitude finie doit être calculée à partir de l’hamiltonien résonant combiné ; les barres par ligne sont des diagnostics, pas cette largeur sommée non linéaire.
[14]:
delta_B_multi_rmp = compose_magnetic_perturbations(
radial_rmp_field_template(2, 1, amplitude=5.0e-4, phase=0.00, axis_R=eq.R0),
radial_rmp_field_template(3, 1, amplitude=2.4e-4, phase=0.55, axis_R=eq.R0),
radial_rmp_field_template(5, 2, amplitude=1.6e-4, phase=-0.35, axis_R=eq.R0),
)
S_scan = np.linspace(0.04, 0.96, 97)
theta_spec = np.linspace(0.0, 2*np.pi, 160, endpoint=False)
phi_spec = np.linspace(0.0, 2*np.pi, 96, endpoint=False)
theta_grid = theta_spec[None, None, :]
phi_grid = phi_spec[:, None, None]
r_scan = eq.r0 * np.sqrt(S_scan)[None, :, None]
R_stack = eq.R0 + r_scan * np.cos(theta_grid)
Z_stack = r_scan * np.sin(theta_grid)
R_stack = np.repeat(R_stack, phi_spec.size, axis=0)
Z_stack = np.repeat(Z_stack, phi_spec.size, axis=0)
Phi_stack = phi_grid + np.zeros_like(R_stack)
dBR_stack, dBZ_stack, dBphi_stack = delta_B_multi_rmp(R_stack, Z_stack, Phi_stack)
Bphi0_stack = eq.B0 * eq.R0 / np.maximum(R_stack, 1.0e-12)
tilde_b1_grid = nardon_radial_perturbation(
R_stack,
Z_stack,
phi_spec,
theta_spec,
dBR_stack,
dBZ_stack,
dBphi_stack,
S_scan,
denominator_B_phi=Bphi0_stack,
)
magnetic_spectrum = radial_perturbation_Fourier_spectrum(
tilde_b1_grid,
theta_spec,
phi_spec,
radial_labels=S_scan,
m_max=14,
n_max=8,
min_amplitude=1.0e-14,
)
q_scan = eq.q_of_psi(S_scan)
n_scan = [1, 2, 3]
m_scan = {1: range(1, 9), 2: range(2, 13), 3: range(3, 15)}
chains_multi = analyze_resonant_island_chains_multi_n(
magnetic_spectrum,
q_scan,
n_values=n_scan,
m_values=m_scan,
min_b_res=1.0e-8,
)
print(f'Spectre radial : {S_scan.size} surfaces, {magnetic_spectrum.m.size} lignes de Fourier conservées sur |m|<=14, |n|<=8.')
print(f'L’analyse multi-RMP a trouvé {len(chains_multi)} estimations de chaînes d’îlots résonantes.')
print('{:>7} {:>9} {:>9} {:>12} {:>12} {:>10}'.format('(m,n)', 's_res', 'q_res', 'b_res', 'half_width', 'phase'))
for chain in sorted(chains_multi, key=lambda item: item.b_res, reverse=True)[:8]:
print('({:>2d},{:>1d}) {:>9.4f} {:>9.4f} {:>12.3e} {:>12.3e} {:>9.1f}°'.format(
chain.m, chain.n, chain.radial_label, chain.q, chain.b_res, chain.half_width, np.degrees(chain.phase)
))
review_root = PROJECT_ROOT if PROJECT_ROOT is not None else pathlib.Path.cwd()
review_dir = review_root / 'pyna_output/magnetic_spectrum_review'
review_dir.mkdir(parents=True, exist_ok=True)
poincare_trace = None
if 'R_cross_p0' in globals() and len(R_cross_p0):
S_p0 = np.clip(((R_cross_p0 - eq.R0)**2 + Z_cross_p0**2) / eq.r0**2, 0.0, 1.0)
q_p0 = eq.q_of_psi(S_p0)
poincare_trace = PoincaréRationalTrace(
ratio=q_p0,
radial_label=S_p0,
label=r'Poincaré projeté, $\varphi=0$',
)
fig_qmap, ax_qmap, rational_markers = plot_rational_surface_map(
S_scan,
q_scan,
n_values=n_scan,
m_values=m_scan,
chains=chains_multi,
poincare=poincare_trace,
show_poincare=poincare_trace is not None,
max_island_bars=12,
annotate_rationals=False,
title='atlas de résonance du profil q : rationnels, trace de Poincaré, barres d’îlot',
)
fig_qmap.savefig(review_dir / '01_q_profile_resonance_map.png', dpi=180, bbox_inches='tight', facecolor='white')
plt.show()
surface_index = int(np.argmin(np.abs(S_scan - psi_res_21)))
surface_label = float(S_scan[surface_index])
chains_surface = [chain for chain in chains_multi if abs(chain.radial_label - surface_label) <= 0.08]
fig_surface, ax_surface = plt.subplots(figsize=(6.7, 5.7))
plot_spectrum_heatmap(
magnetic_spectrum,
radial_index=surface_index,
m_values=np.arange(-14, 15),
n_values=np.arange(-8, 9),
chains=chains_surface,
q_value=float(q_scan[surface_index]),
renderer='pcolormesh',
amplitude_scale='sqrt',
mask_zeros=True,
ax=ax_surface,
cmap='viridis',
title='spectre de surface avec branche résonante physique',
)
fig_surface.savefig(review_dir / '02_surface_pcolormesh_atlas.png', dpi=180, bbox_inches='tight', facecolor='white')
plt.show()
fig_bar3d = plot_spectrum_bar3d(
magnetic_spectrum,
radial_index=surface_index,
m_values=np.arange(-10, 11),
n_values=np.arange(-6, 7),
amplitude_scale='sqrt',
range_mode='nonzero',
bar_width=0.9,
z_aspect=0.72,
title='barres de spectre 3D interactives',
)
fig_bar3d.write_html(str(review_dir / '04_surface_plotly_bar3d.html'), include_plotlyjs='cdn')
try:
fig_bar3d.write_image(str(review_dir / '04_surface_plotly_bar3d.png'), width=1040, height=650, scale=2)
except Exception as exc:
print(f'Export PNG statique Plotly ignoré : {exc}')
fig_bar3d.show()
fig_radial, axes_radial = plt.subplots(1, 2, figsize=(13.2, 4.9), sharey=True)
plot_radial_mode_heatmap(
magnetic_spectrum,
fixed_n=1,
mode_values=np.arange(-14, 15),
resonant_sign=1,
q_profile=q_scan,
chains=chains_multi,
renderer='pcolormesh',
amplitude_scale='sqrt',
mask_zeros=True,
ax=axes_radial[0],
cmap='viridis',
title='n=1',
)
plot_radial_mode_heatmap(
magnetic_spectrum,
fixed_m=5,
mode_values=np.arange(-8, 9),
axis_convention='fourier',
q_profile=q_scan,
chains=chains_multi,
renderer='pcolormesh',
amplitude_scale='sqrt',
mask_zeros=True,
ax=axes_radial[1],
cmap='viridis',
title='m=5',
)
plt.tight_layout()
fig_radial.savefig(review_dir / '03_radial_fixed_n_fixed_m_maps.png', dpi=180, bbox_inches='tight', facecolor='white')
plt.show()
Spectre radial : 97 surfaces, 22 lignes de Fourier conservées sur |m|<=14, |n|<=8.
L’analyse multi-RMP a trouvé 7 estimations de chaînes d’îlots résonantes.
(m,n) s_res q_res b_res half_width phase
( 2,1) 0.1667 2.0000 1.661e-03 6.655e-02 0.6°
( 3,1) 0.5000 3.0000 1.535e-03 7.836e-02 27.6°
( 5,2) 0.3333 2.5000 7.401e-04 3.512e-02 -20.1°
( 4,1) 0.8333 4.0000 1.665e-04 2.980e-02 30.1°
( 6,2) 0.5000 3.0000 6.400e-05 1.131e-02 -20.1°
( 4,2) 0.1667 2.0000 2.132e-05 5.332e-03 -20.1°
( 7,2) 0.6667 3.5000 1.742e-06 2.016e-03 -20.1°
Data type cannot be displayed: application/vnd.plotly.v1+json
[PUBLICATION_FIGURE] Figure à six panneaux multi-phi#
Le même helper de section s’adapte à une mise en page multi-section compacte. Les marqueurs O/X, les barres de largeur d’îlot des points O et les branches stables locales tournent avec l’angle toroïdal, tandis que la grille de type PEST garde le sens des coordonnées visible dans chaque panneau.
[15]:
fig_pub, axes_pub = plot_rmp_resonance_sections(
all_sections_data,
phi_sections,
eq=eq,
components=components,
colors=ISLAND_CMAPS,
ncols=3,
figsize=(12.0, 7.0),
point_size=1.6,
point_alpha=0.42,
compact=True,
overlays=('pest_grid', 'poincare', 'resonant_surfaces', 'stable_branches', 'island_width_bars', 'xo'),
title=(
'Stellarator RMP resonance: Poincaré points, X/O geometry, '
'island-width bars, stable branches, and PEST-style grid'
),
)
out_path = pathlib.Path('pyna_output/rmp_resonance_publication.png')
out_path.parent.mkdir(exist_ok=True)
fig_pub.savefig(str(out_path), dpi=170, bbox_inches='tight', facecolor='white')
print(f'Figure de publication enregistrée dans {out_path}')
from IPython.display import display
display(fig_pub)
plt.close(fig_pub)
Figure de publication enregistrée dans pyna_output/rmp_resonance_publication.png
